PDU3XVN6G20

概述

PDU 类型

监控型

输出

插座级测量

是

输出容量详细信息

11.5kW (415/240V), 11.1Kw (400/230V), 10.5kW (380/220V), 10kW (360/200V) 总容量; 16A 最大每相; 16A 最大每

个 C19 插座; 12A (10A CE) 最大每个 C13 插座

频率兼容性

50 / 60 Hz

输出插座

(42) C13; (6) C19

输出额定电压

单相 240V (415V), 230V (400V), 220V (380V), 200V (360V)

插座类型

IEC-C13, IEC-C19

单个插座切换

否

输入

PDU 输入电压

380; 400; 415

推荐电气服务

16A 360/380/400/415V 3 相

最大输入电流

16

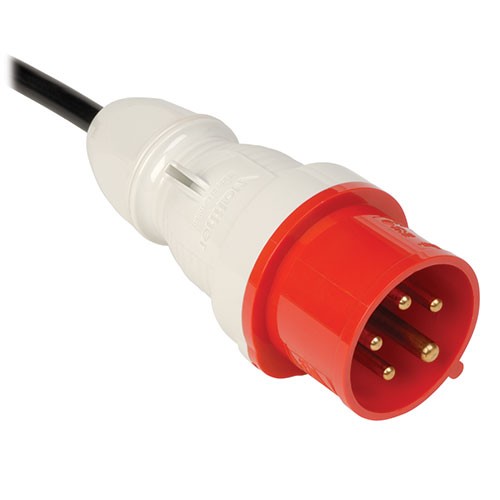

PDU 插头类型

IEC-309 16/20A RED (3P+N+E)

输入线长度（英尺）

6

输入线长度（米）

1.8

输入相位

3-相

用户界面, 报警 & 控制

报告的负荷段

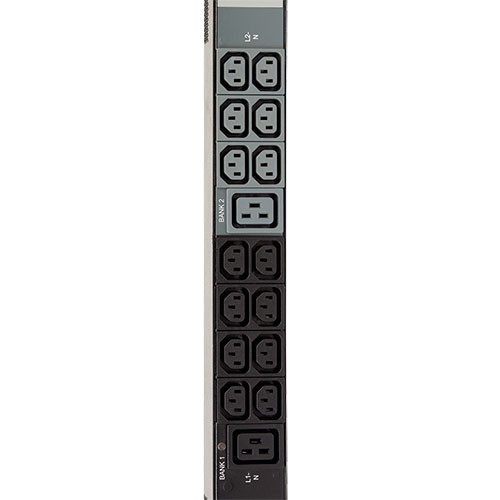

支持本地监测为每个输入相 (L1, L2 和 L3) 和每个输出负载组输出电流 (16A 均衡最大值每个 B1, B2和 B3); 插座 是彩色编码和标记为相位和负载组识别; L1-N 提供黑色插座 (B1); L2-N 提供深灰色插座(B2); L3-N 提供浅灰色插 座 (B3)

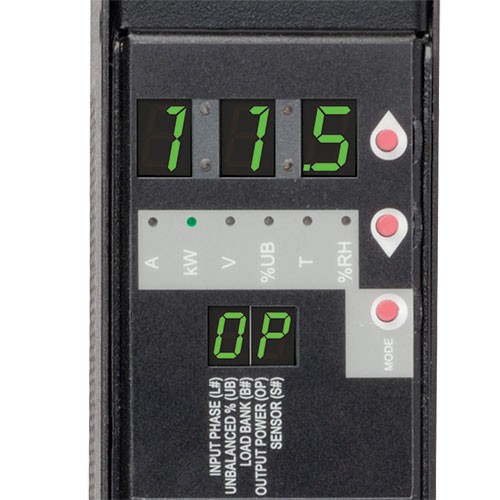

前面板 LCD 显示

大的数字显示报告安培数, 千瓦, 电压, 不均衡率, 温度* 和湿度* 信息 (*需求 ENIVIROSENSE 选项); 小的数字显示提 供对测量大的屏幕显示报告的细节: 输入相位 (L#), 负载组 (B#), 传感器 (S#), 负载不均衡率(UB), 输出功率 (OP)

前面板 LEDs

一套 6 个 LEDs 识别大数字显示屏上显示的值: 安培数 (A), 千瓦 (kW), 电压 (V), 不均衡率 (%UB), 温度(T), 湿度 (% RH); 一个额外的 LED 用于每个输出负载组 (B1-B3) 提供电源可用性信息: 绿色 (<80% 负荷), 黄色 (>80% 负荷), 红 色 (断电), 红色闪烁 (电源关闭/断路器跳闸)

开关

集合 UP/DOWN 箭头按钮滚动可用输入、负载组、电力、负载平衡和传感器选项;附加MODE按钮

物理参数

运输尺寸 (hwd / in.)

6.9 x 9.7 x 75.9

运输尺寸 (hwd / cm)

17.5 x 24.6 x 192.8

运输重量 (lbs.)

20.26

运输重量 (kg)

9.2

单位尺寸 (hwd / in.)

70 x 2.17 x 2.86

单位尺寸 (hwd / cm)

177.8 x 5.51 x 7.3

单位重量 (lbs.)

13.5

单位重量 (kg)

6.1

结构材料

金属

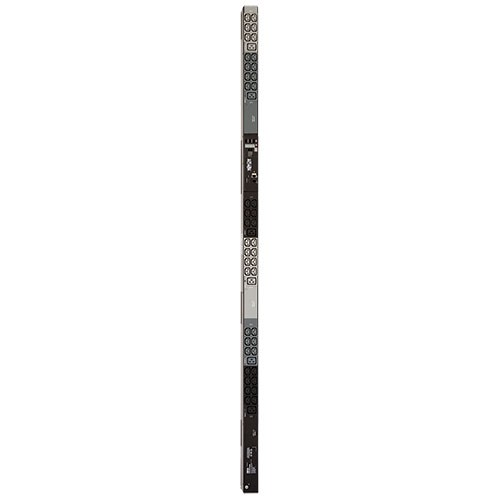

支持形式因数

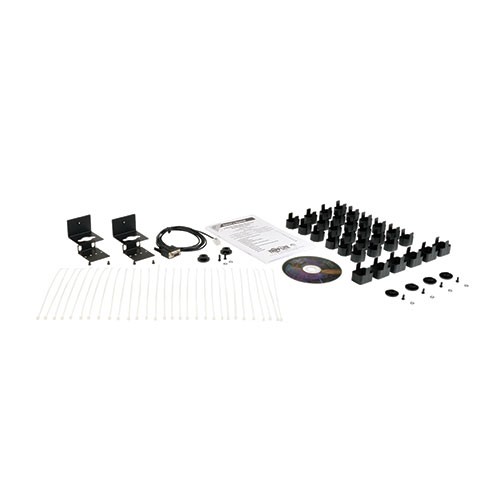

垂直机架式安装支持与包括安装支架; 支持免工具安装在按钮式安装兼容的机架中

PDU 形状因数

垂直 (0U)

环境

操作温度范围

32 to 122F (0 to 50C)

存储温度范围

5 to 140F (-15C to 60C)

相对湿度

5 to 95% 非凝结

操作高度（英尺）

0-10,000

操作高度（米）

0-3000

认证

认证

Tested to UL60950-1 (USA), CSA (Canada), NOM (Mexico), CE (EN 60950-1), CE / FCC Class A (Emissions), RoHS (Hazardous Substances), TAA Compliant

保修

产品质保期（全球）

2-年有限保修
