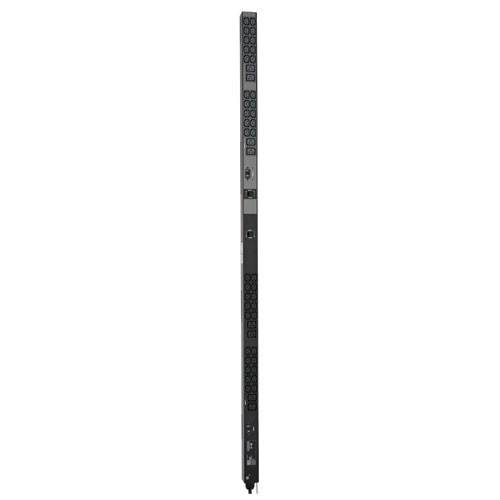

该 70-英寸 (178-厘米) PDUMV32HV 32A 230V 7.4kW 单相计量型电源分配单元.拥有 48 个输出插座分配单相 AC 电源到机架安装设备, 包括计算机, 路由器, 交换机和服务器.
输出插座是被布置在两个不同的负荷组，每组 24 插座 (4 C19 和 20 C13), 一个专用的 20A 断路器和一个数字电流表报告负荷组的实时输出电流. 该电流表让您直观地监视每个组和保持平衡负载,防止由于断路器跳闸电路过载和停机时间. 特殊的守卫防止断路器跳闸. 插座, 断路器和电流表是彩色编码和标记以便于识别.
一个理想的 PDU 为服务器机房, 网络机柜和数据中心, 该 PDUMV32HV 的全金属外壳准备垂直安装在机架使用预装9毫米按钮或包含的硬件. 该 IEC-309 32A 蓝色输入插头与 10-英尺 (3-米) 电源线连接到您的设备兼容的 AC 电源, 发电机或受保护的 UPS. 包括 C20 和 C14 插锁插入连接到组件的插头，以确保它们保持连接和连续供电。使用附带的接地螺钉连接，需要一个机箱接地的设备。
数字电流表帮助防止过载
-

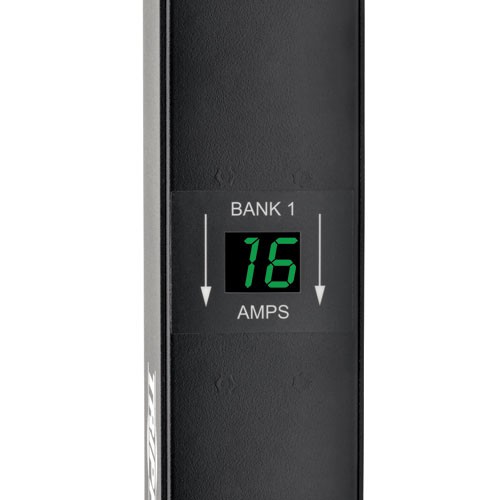

双数字电表报告实时输出电流.
-
可视监控 PDU 负荷水平防止过载，随着越来越多的设备连接.
分配大量的单相电源
-

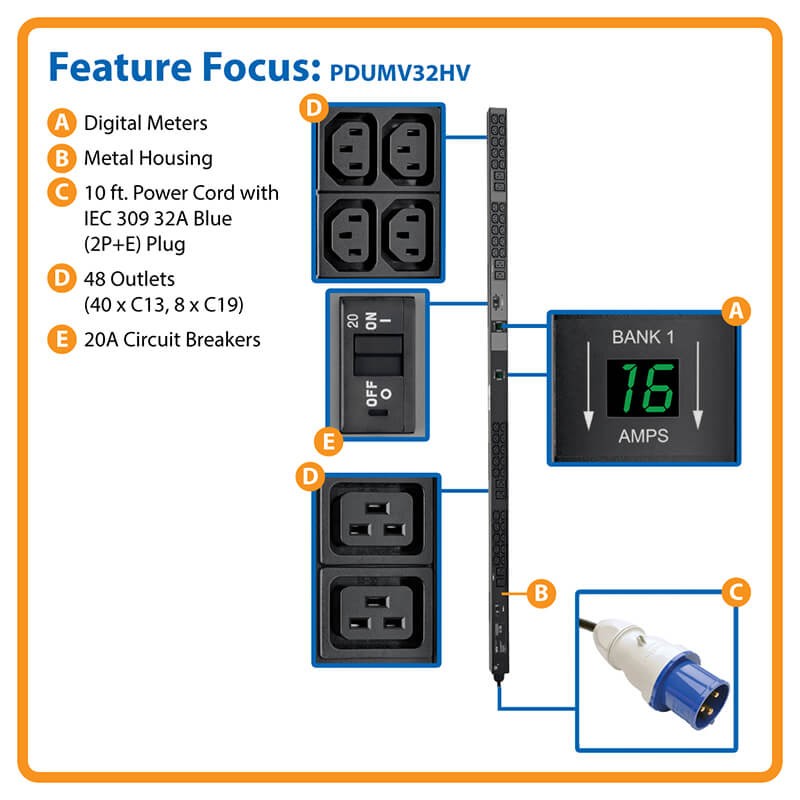

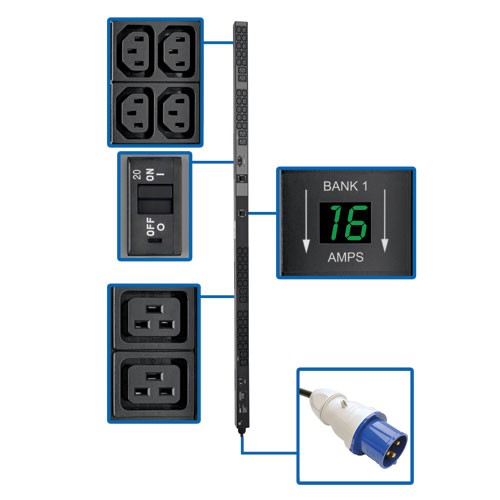

32A 230V 7.4kW 计量型 PDU
-

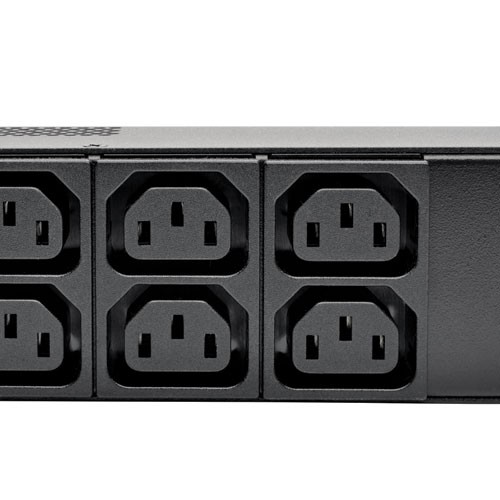

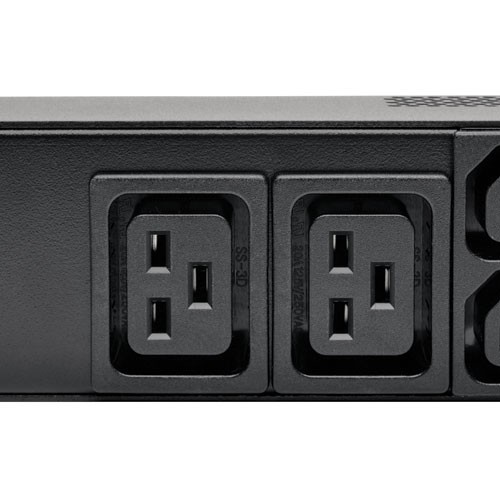

48 230V 插座—24 每负载组(4 C19 和 20 C13)—分配单相电源连接设备.
-

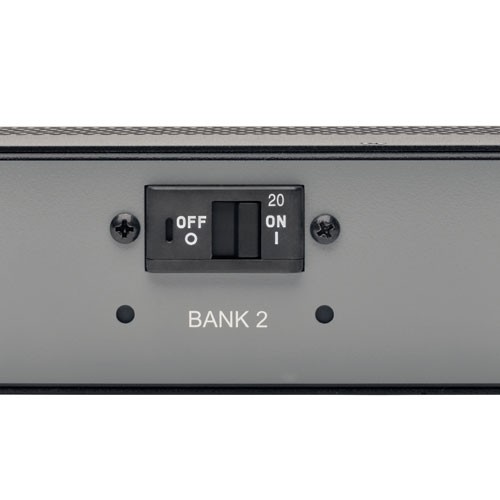

双负载组有独立的20A断路器和数字电流表.
-
特别守卫防止断路器意外跳闸.
-
每负载组都有颜色编码和标签，方便识别.
连接到 AC 电源
-

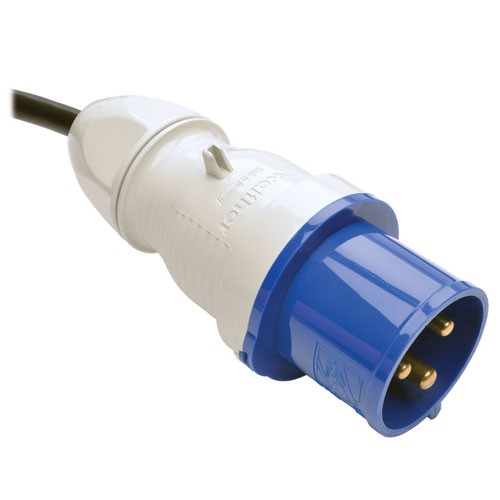

IEC-309 32A 蓝色输入插头与 10 ft.(3 m) 电源线为简单连接到主电源, 发电机或受保护的 UPS.
-

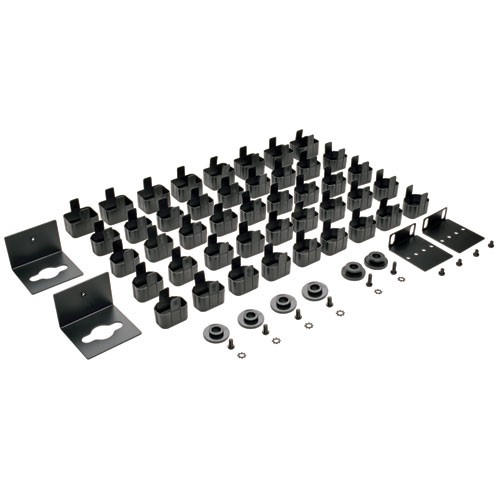

包括插锁插入确保组件保持连接和动力.
-
包括地脚螺钉，设备要求机壳接地.
易于安装使用或不使用工具
-

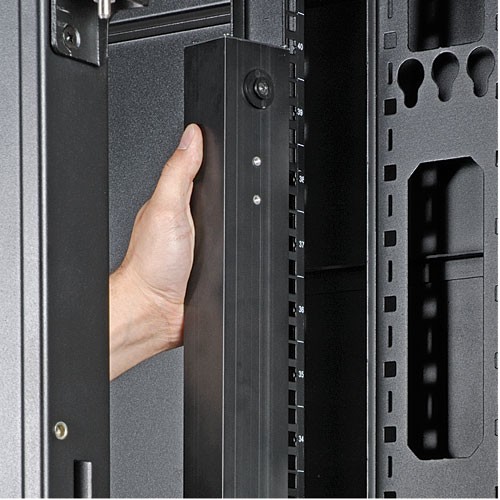

使用预安装9毫米固定按钮可立即免工具安装0U（包括备用2.9毫米和4.6毫米按钮）.
-
螺母和螺栓垂直安装与包括安装硬件.
-
使用包括 included PDUMVROTATEBRKT 安装附件为后置插座安装.
TAA-合规性
|
概述
|
|
PDU 类型
|
计量型
|
|
输出
|
|
输出容量详细信息
|
7.4kW (230V 输入), 6.4kW (200V 输入), 6.7kW (208V 输入), 7kW (220V 输入), 7.7kW (240V 输入); 32A 最大总输
出; 20A 最大每个断路器负载组; 16A 最大每个 C19 插座, 10A 最大每个 C13 插座
|
|
频率兼容性
|
50 / 60 Hz
|
|
输出插座
|
(40) C13; (8) C19
|
|
输出额定电压
|
200-240V 标称, 单相
|
|
过载保护
|
一套 2 个 20A 断路器保护输出负载组 1 和组 2
|
|
插座类型
|
IEC-C13, IEC-C19
|
|
单个插座切换
|
否
|
|
输入
|
|
PDU 输入电压
|
230
|
|
最大输入电流
|
32
|
|
PDU 插头类型
|
IEC-309 32A 蓝色 (2P+E)
|
|
输入线长度（英尺）
|
10
|
|
输入线长度（米）
|
3.05
|
|
输入相位
|
单相
|
|
用户界面, 报警 & 控制
|
|
报告的负荷段
|
支持每个输出负载组的输出电流的本地监控;插座，断路器，电流表是彩色编码和标记，便于识别（黑色：20A负载 组1/灰色：20A负载组2）
|
|
前面板 LCD 显示
|
设置两个数字电流表报告输出电流在两段负载组
|
|
前面板 LEDs
|
n/a
|
|
开关
|
n/a
|
|
物理参数
|
|
运输尺寸 (hwd / in.)
|
75.87 x 9.65 x 6.89
|
|
运输尺寸 (hwd / cm)
|
192.7 x 24.5 x 17.5
|
|
运输重量 (lbs.)
|
16.98
|
|
运输重量 (kg)
|
7.7
|
|
单位尺寸 (hwd / in.)
|
70 x 2.17 x 2.52
|
|
单位尺寸 (hwd / cm)
|
177.8 x 6.88 x 6.4
|
|
单位重量 (lbs.)
|
12.35
|
|
单位重量 (kg)
|
5.6
|
|
结构材料
|
金属
|
|
支持形式因数
|
0u 垂直安装在设备机架，以及在柜台和墙壁安装
|
|
PDU 形状因数
|
垂直 (0U)
|
|
环境
|
|
工作温度范围
|
32 to122F (0 to 50C)
|
|
存储温度范围
|
5 to 140F (-15 to 60C)
|
|
相对湿度
|
5-95% 非凝结
|
|
操作高度（英尺）
|
0-10,000
|
|
操作高度（米）
|
0-3000
|
|
认证
|
|
认证
|
Tested to CE EN 60950-1, CE Class A (Emissions)
|
|
保修
|
|
产品质保期（全球）
|
2-年有限保修
|
-
PDUMV32HV 32A 230V 7.4kW 单相计量型 PDU
-
插件插锁(8 C20, 40 C13)
-
备用安装按钮, 2.9 mm/4.6 mm
-
接地螺钉
-
安装硬件
-
用户手册
