Tripp Lite 的 PDUNV 是一个 1.6-3.8kW / 16A / 100-240V 单相基本型电源分配单元 (PDU) 在其分配 100-240V 电源到多个负载在 IT, 工业和类似的应用程序从一个UPS系统,发电机或实用壁装电源插座. 该 PDUNV 接受输入电源在一定范围 100-240V, 使其与世界各地的应用程序兼容. 一个 10-英尺. 电源线与 C20 插头和一套5个插头适配器使其能够连接到 5-15R, 5-15/20R, L5-20R, L6-30R, C13 或 C19 插座. 该 PDUNV 的 C13 和 C19 插座能通过使用适当的插头适配器 (列如 C14 到 5-15R). 一个无开关设计，防止意外关闭，并防止停机由于人为错误保障。它适用于1U或0U（垂直）机架式安装，以及壁挂式，工作台，并在柜台安装。所有安装配件。
-
16A 单相 100-240V 基本型电源分配单元 / PDU
-
附 C20 输入插头与 15 ft. / 4.5m 电源线(连接到 C19 100-240V)
-
包装包括 5 个 C19 适配器与带有锁定固定插件能够转换为 C14(连接到 C13 100-240V), L6-20P(连接到 L6-20R 20A 208/240V), L5-20P(连接到 L5-20R 20A 120V), 5-20P(连接到 5-20R 20A 120V) 和 5-15P(连接到 5-15R 15A 120V)
-
1U 水平机架格式安装在一个机架空间.
-

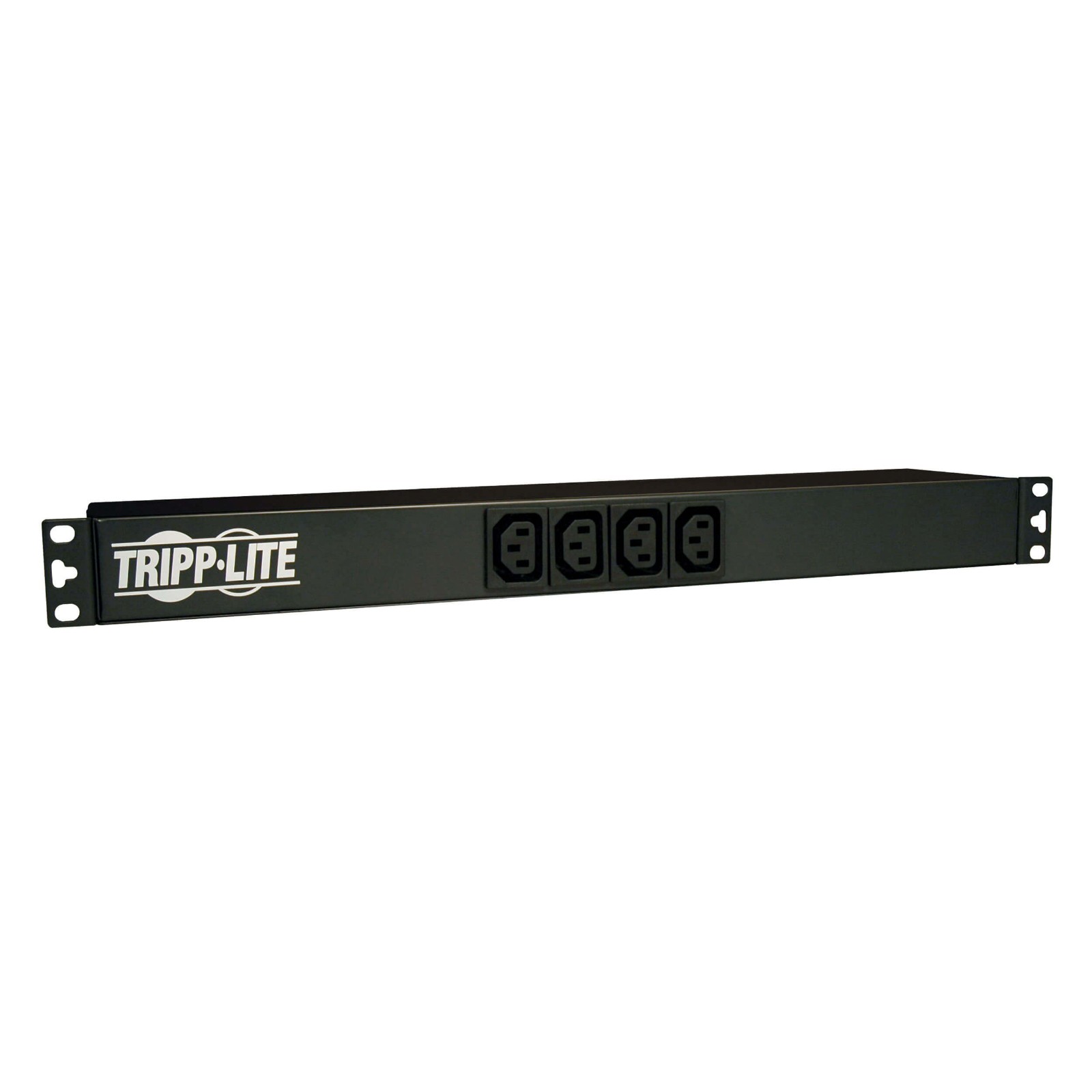

14 插座:(4) C13 正面;( 2) C19 &(8) C13 背面.
-
安装法兰支持安装在 2 和 4 立柱机柜, 与额外添加支持挂壁式和下柜台安装格式.
-
安装法兰是可逆的前方或后方安装.
-
选项 PDUSIDEBRKT 能够 0U 垂直机架式安装在兼容 机柜中.
-
后板接地耳.
|
概述
|
|
PDU 类型
|
基本型
|
|
输出
|
|
输出容量详细信息
|
1.9kW (120V), 2.0kW (127V), 1.6kW (100V), 3.3kW (208V), 3.5kW (220V), 3.7kW (230V), 3.8kW (240V), 3.2kW (200V); 16A 最大
|
|
频率兼容性
|
50 / 60 Hz
|
|
输出插座
|
(12) C13; (2) C19
|
|
输出额定电压
|
100-240V 标称, 单相
|
|
过载保护
|
16A
|
|
输出类型
|
IEC-C13, IEC-C19
|
|
单个输出切换
|
无
|
|
输入
|
|
PDU 输入电压
|
100; 120; 127; 200; 208; 220; 230; 240
|
|
最大输入电流
|
16
|
|
PDU 插头类型
|
NEMA 5-15P; NEMA 5-20P; NEMA L5-20P; NEMA L6-20P; IEC-320 C14; IEC-320 C20
|
|
输入线长度（英尺）
|
10
|
|
输入线长度（米）
|
3
|
|
输入相位
|
单相
|
|
用户界面，警报和控制
|
|
开关
|
n/a
|
|
物理参数
|
|
运输尺寸（HWD，英寸）
|
2.5 x 10 x 20.25
|
|
运输尺寸（HWD，厘米）
|
6.35 x 25.4 x 52.1
|
|
运输重量（磅）
|
3.8
|
|
运输重量（公斤）
|
1.72
|
|
单位尺寸 (hwd / 英寸.)
|
1.75 x 17.5 x 4.25
|
|
单位尺寸 (hwd / 厘米)
|
4.44 x 44.45 x 10.8
|
|
单位重量 (磅.)
|
3.2
|
|
单位重量 (公斤)
|
1.45
|
|
结构材料
|
金属
|
|
支持形式因数
|
1U 机架式, 0U 垂直机架式, 挂壁式, 和柜台下安装
|
|
PDU 形状因数
|
水平 (1U, 2U, etc)
|
|
插座测量 (中心到中心)
|
两者距离 前侧 (C13) 插座 = 28.75mm; 两者距离 后背 (C19) 插座 = 55mm; 两者距离 后背 (C13) 插座 = 28.75mm
|
|
环境
|
|
储存温度范围
|
5 to 122F (-15 to 50C)
|
|
相对湿度
|
5 to 95% non condensing
|
|
操作海拔 (英尺.)
|
0-10,000
|
|
操作海拔 (米)
|
0-3000
|
|
认证
|
|
认证
|
Tested to UL60950-1 (USA), CSA (Canada), CE (EU)
|
|
保修
|
|
产品保修期（全球）
|
5-年有限保修
|
-
1U 机架式 PDU
-
安装硬件
-
一套 5 个插头适配器
-
用户手册和保修信息
