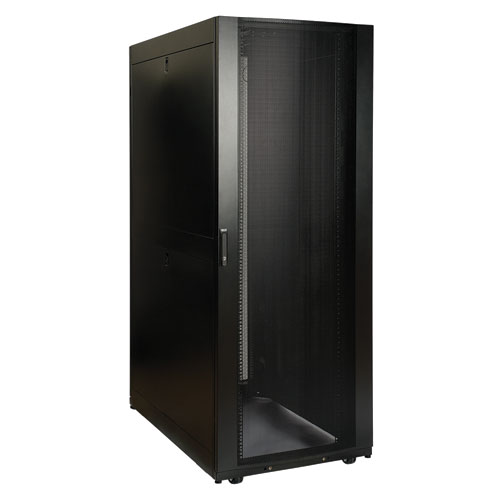

该 SR48UBDPWD 是一个在我们标准45USmartRack基础上加深和加宽版本. 这种机柜是 1200mm 深度 (48") 与标准 1050mm 深度 (42")比较. 这种额外的深度允许高密度设备的安装. 它允许额外的空间用于背部移动电缆管理以及具有热插拔空间, 可移动电源从机箱的后部安装的设备的空间. 它也是 750mm 宽度 (30") 相对于标准宽度 600mm (24"). 这额外的宽度使得高密度的设备安装。它允许电缆管理和PDU安装到机架的两侧,以保持这些项目气流的正常冷却.
该 SR48UBDPWD 特点符合或超过服务器制造商要求的巨大的从前到后通风能力。其集成的吠叫标签可以很容易地多个机箱中的行为数据中心应用相结合。此机柜也与热通道/冷通道配置兼容.
其锁定,可逆的,可移动的前部和后部的门,并锁定,可移动的侧板,所述SR48UBDPWD提供最终设备的安全。侧板是为便于拆卸和安装的一半大小。分割后机柜门的设计使外壳被放置靠近的墙壁。该SR48UBDPWD符合PCI DSS合规性的所有要求.

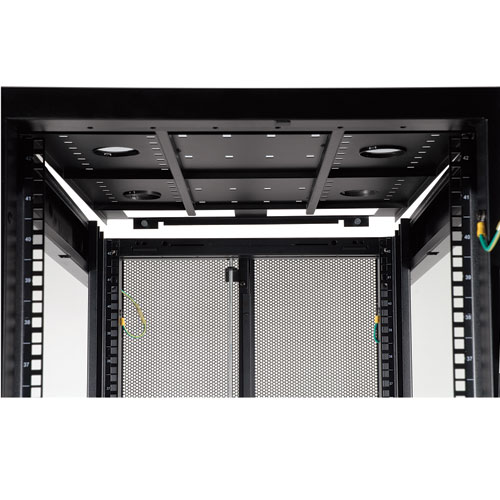

该SR48UBDPWD的顶部面板被开放,以帮助从机箱中释放暖湿气流和对流冷空气借鉴。顶板包括用于电缆布线的端口,并且可不用工具被快速除去。为了方便有线接入和SR48UBDPWD是开放式底部.
在SR48UBDPWD的所有组件接地到机柜框。前部和后部的螺纹接地点被提供用于连接到设施接地。可拆卸的前门和后门功能快速释放地线.
它有3000磅的标准19英寸机架设备48U,简化部署, 该 SR48UBDPWD 预装了脚轮,使它能够很容易地操纵到所需位置,在那里可以通过调整预安装的整平剂进行固定。注:脚轮适用于较小的位置调整,并非专为长距离移动机箱.
该SR48UBDPWD配备了5年的质量保证。作为SmartRack家庭的一部分, 该 SR48UBDPWD 是兼容于 Tripp Lite的广泛的机架式配件产品, 让您定制解决方案,以满足任何要求.
-

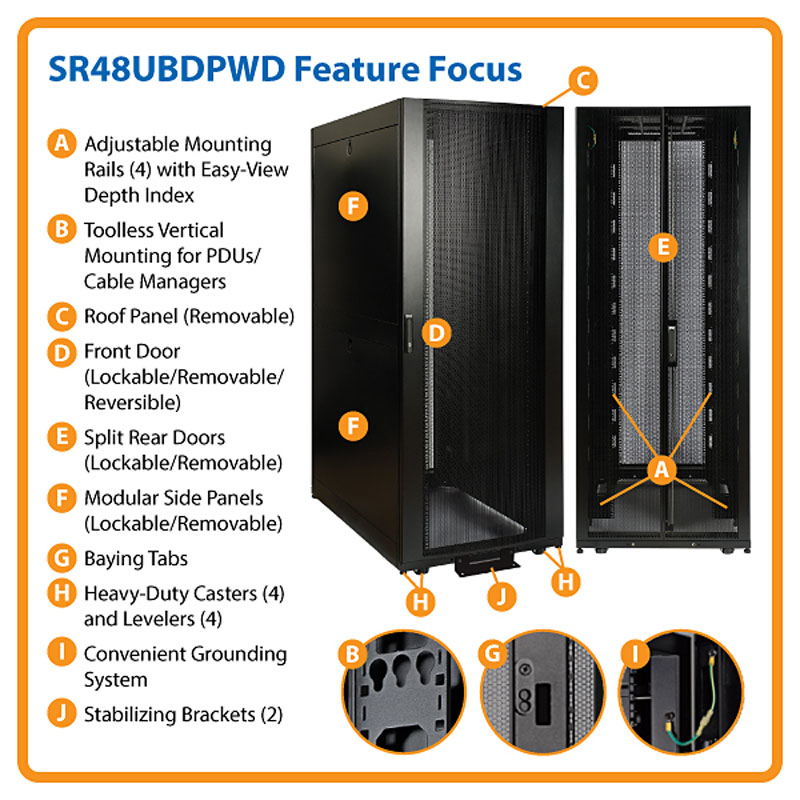

完全组装的运输快速部署和滚动到位的重型预装脚轮(脚轮可移动).
-

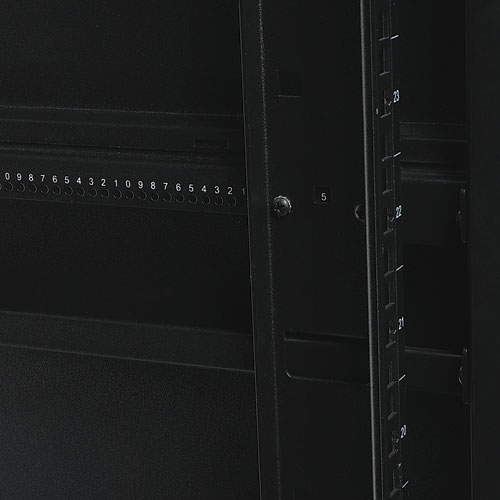

前部和后部套设备安装导轨调整1/4“的增量,调整快捷,便利,易于视点深度指标确保了稳定的轨道位置,而不需要耗费时间的测量.
-

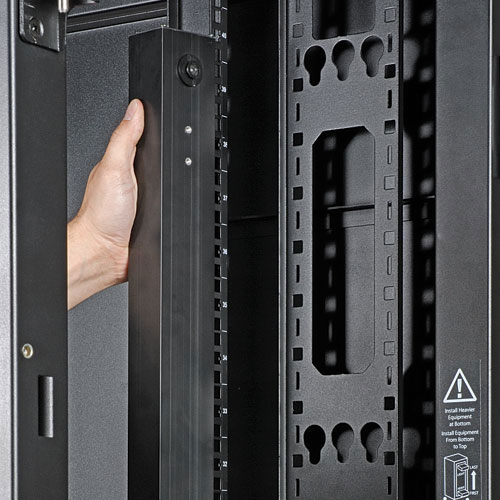

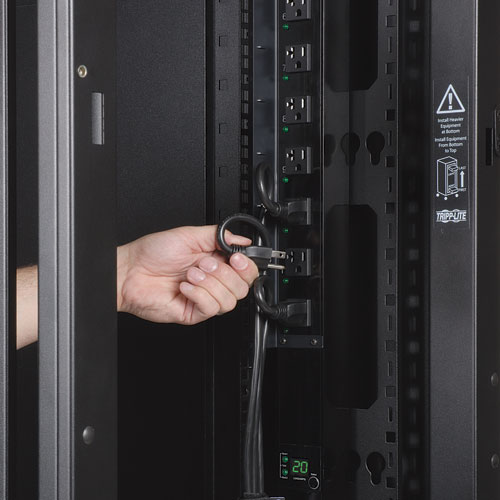

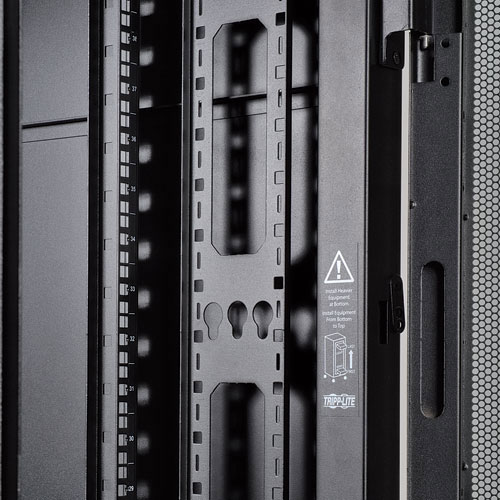

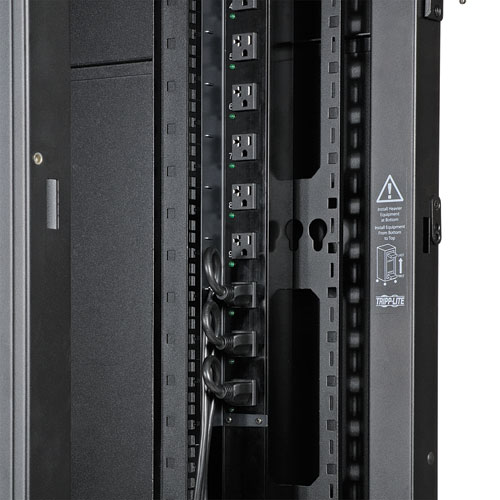

免工具附件安装导轨(每机柜2轨),包括快速安装兼容的PDU和垂直理线器的插槽。安装槽被布置成与各种配件兼容的行业标准图案。每个轨道可以容纳两个垂直的PDU或电缆管理器并排侧(每个机柜四个).
-
机箱包含50个M6锁紧螺帽和50个M6螺丝安装五金件.
-
纹理粉末涂层完成艰难的阻力,如在仓库部署环境问题.
-
大规模的前后通风能力。在门孔图案65+%的开放空间达到或超过服务器制造商的要求.
-
42英寸/1050毫米的最大可用内部深度(从前到后导轨).
-
3000磅的固定和2250磅滚动重量评级.
-

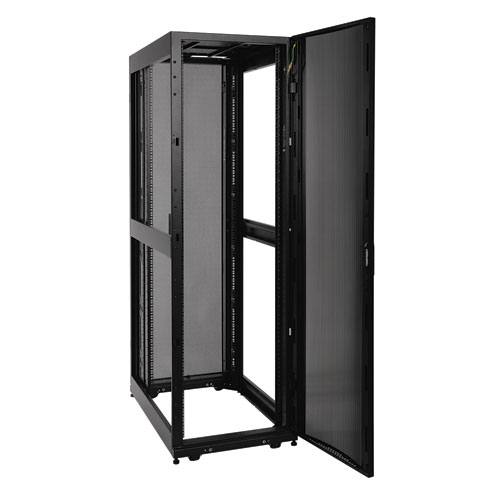

前门锁定,可逆和可移动的.
-
后门锁定和可逆的。分割后机柜门设计减少了服务条目允许外壳间隙要求被置于更靠近一个墙壁.
-

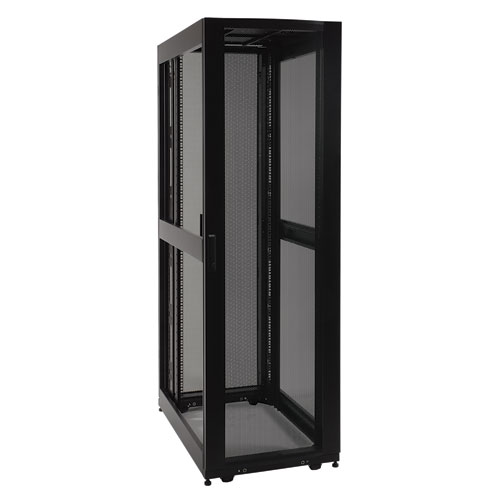

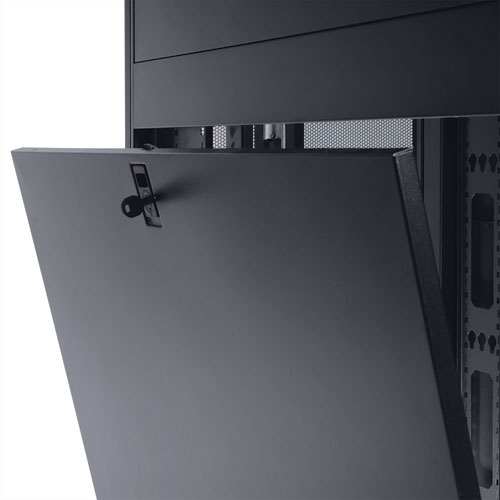

锁定的可拆卸的侧板是“一半大小”,使它们更小更轻的改进易于安装和维护的。每边两个侧面板(4板总计)。侧板都用键固定到前部和后部的门.
-
建立在连接选项卡允许外壳相结合的安全的行。中心的宽度可以设置在750毫米或30”.
-

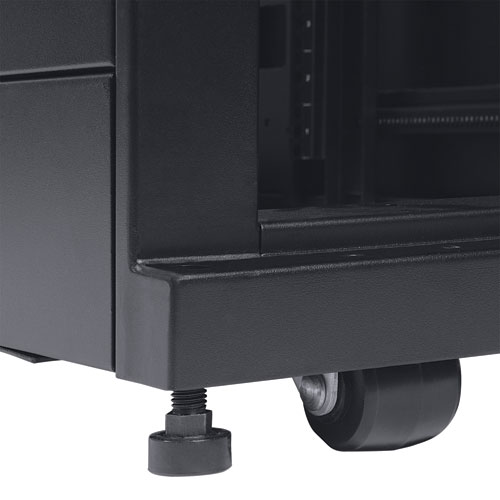

调平脚延伸,以允许外壳被定位在不平的地面。校平脚可拆卸.
-

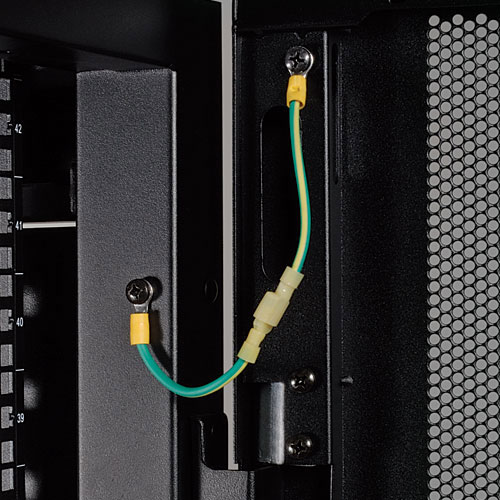

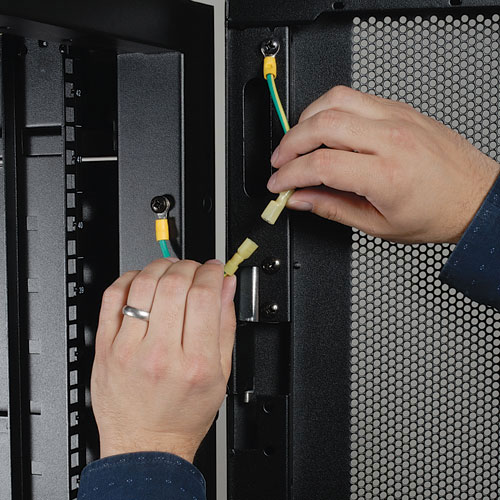

方便的接地系统。所有组件都接地到围框,其中包括对地面设施的多个连接。前门和后门包括快速释放地线.
-
对于有线接入开放的底部.
-

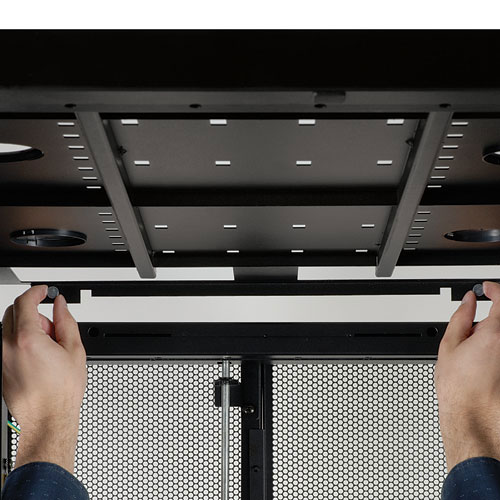

顶部面板上有大手笔有线接入孔。面板可以除去在几秒钟内免工具,而无需先断开电缆.
-

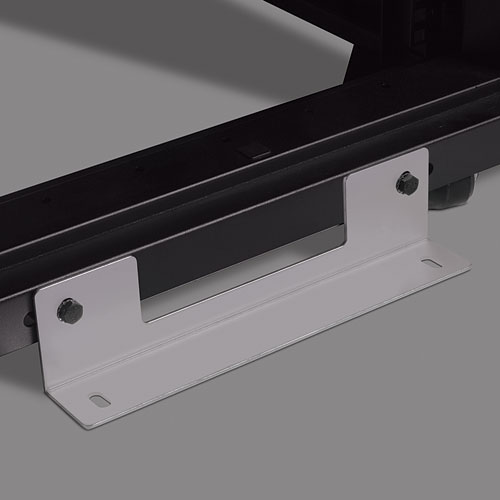

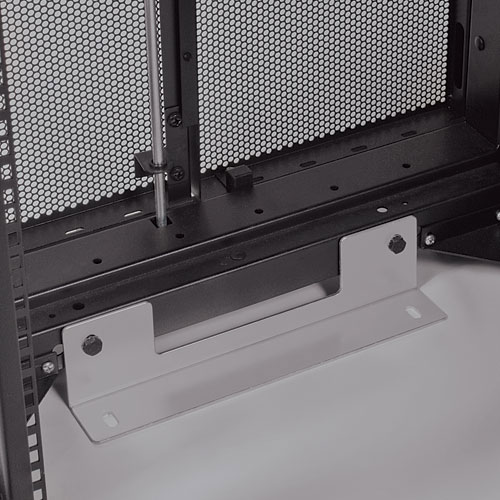

包括稳定支架用于装运和可以重新连接在机架内或外围护框架的底部.
-
对符合PCI DSS(支付卡行业数据安全标准)遵守所有机箱的要求.
-
兼容气流优化配件以及电缆管理配件.
物理参数
|
机架高度 (U 空间)
|
48
|
最大设备深度 (in.)
|
42
|
最大设备深度(cm)
|
106.7
|
最小设备深度 (in.)
|
4
|
最小设备深度 (cm)
|
10.16
|
运输尺寸 (hwd / in.)
|
95 x 32 x 52.75
|
运输尺寸 (hwd / cm)
|
241.3 x 81.28 x 133.98
|
运输重量 (lbs.)
|
440
|
运输重量 (kg)
|
200
|
单位尺寸 (hwd / in.)
|
89 x 29.53 x 47.25
|
单位尺寸 (hwd / cm)
|
226.06 x 75.1 x 120.01
|
单位重量 (lbs.)
|
378
|
单位重量 (kg)
|
171
|
颜色
|
黑色
|
承重能力 - 固定 (lbs.)
|
3000
|
承重能力 - 移动 (lbs.)
|
2250
|
承重能力 - 固定 (kg)
|
1360.8
|
承重能力 - 移动 (kg)
|
1020.6
|
出厂预设机架深度 (in.)
|
28.125
|
出厂预设机架深度 (cm)
|
71.44
|
特殊功能
|
接地片
|
正面和背面门框
|
认证
|
认证
|
UL60950; RoHS; CE
|
NOM (墨西哥)
|
Tested to NOM (Mexico)
|
审批
|
EIA/ECA-310-E
|
保修
|
产品质保期(全球)
|
5-年有限保修
|
-
SR48UBDPWD 机柜
-
(4) 侧板
-
(4) 侧板锁
-
(2) 门 & 侧板按键(50) M6 螺钉
-
(50) M6 锁紧螺母(50) M6 垫圈
-
(1) 内六角扳手
-
用户手册
