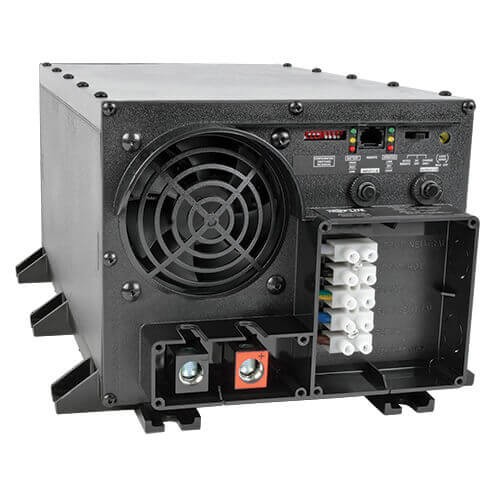

该 APSINT2424 2400W PowerVerter APS 24V DC 230V AC 逆变器/充电器是一个可靠的电源为各种设备,电动工具、泵在重载条件下便携式照明和计算机设
备。没有烟雾,燃料或多余的噪音,它是一个很好的替代发电机的电源。
该 DC-to-AC 逆变器特征是一个自动线路-到-电池转换开关和集成充电系统以允许它作为一个汽车逆变器, 独立的 AC 电源来源或延长 UPS运行. 它传输 2400W
的持续功率, 3600W 长达一个小时, 或 4800W 的峰值功率可达 10 秒在设备启动或循环. 一个自动过载自检, 冷却风扇和 复位 AC 断路器保护设备不受损坏。
设计用于易于安装在房车, 长途运输的卡车, 车队车辆和商务客车, 该 APSINT2424 转换存储电力从任何 24V 电池或汽车的安全 DC 源, 稳定的, 计算机等级 AC
电源无限运行在重载条件下. 当外部 AC 电源供电, 本机保持用户提供的电池充电通过三个阶段 30A 可选充电系统，同时提供 AC 电源连接设备.
当作为UPS使用时，APSINT2424响应电压降低和断电具有自动，即时传送给电池衍生交流输出。单元上的LED指示的AC / DC工作模式，过载状态，直流电压
电平，关断状态和系统故障状态。
可靠的移动电力、应急和远程站点
-
从24V电池组产生安全，稳定，计算机等级230V AC电源。
-
非常适用于重载条件下供电的工具，锯，电机，水泵，便携式照明，家电和电脑设备。
-
专为房车，商务客车和车队车辆，应急车辆和建筑设备，安装方便。
-
作为一个车载逆变器, 独立的 AC 电源来源或延长 UPS 运行。
-
无限的运行时与各种各样的用户提供电池。
符合正常和峰值功率需求
-
2400W 的连续功率。
-
3600W 的备用功率 1 小时。
-
4800W 的峰值功率可达 10 秒钟. 以适应设备的启动和循环过程中激增的电力需求。
-
过载自动检测仪，内置散热风扇和复位交流断路器保护单元不受损坏。
-
大电流 DC 输入端子，用于简单硬连线安装。
自动转换开关
-
停电时传输继电器开关在20毫秒，逆变供电。
-
3-定位开关能够自动, 仅充电或系统关闭模式。
-
DIP 开关配置高低压自动转换。
3-级 30A 电池充电
-
当外部 230V AC 电源供电和驱动连接设备作为电池充电器.
-
保护电池从过度充电和过放电.
-
电池电量过低保护防止过度电池损耗.
-
DIP开关配置湿/凝胶充电曲线.
可选的远程控制能力
-
RJ45 通信端口允许连接选项远程控制模块, 如 Tripp Lite’s APSRM4
前面板 LEDs
-
指示 AC/DC 工作模式, 过载状态, DC 电压水平, 关断状态和系统故障状态.
结实耐用的聚碳酸酯外壳
-
抵抗潮湿，振动和冲击.
-
内置安装脚可安装在任何刚性的水平面上.
|
输出
|
|
频率兼容性
|
50 Hz
|
|
输出插座
|
硬线
|
|
输出 (Watts)
|
2400
|
|
连续输出容量 (Watts)
|
2400
|
|
峰值输出容量 (Watts)
|
4800
|
|
输出额定电压
|
230V
|
|
输出电压调节
|
线路电源 (AC): 保持 230V 额定正弦波输出从线路电源. 逆变电源 (AC): 保持 PWM 正弦波输出电压230 VAC (+/-5%).
|
|
输出频率调节
|
50 Hz (+/- 0.3 Hz)
|
|
过载保护
|
包括 10A 输入断路器专用于充电系统和 15A 输出断路器用于 AC 输出负载
|
|
纯正弦波输出
|
否
|
|
输入
|
|
额定输入电压(s) 支持
|
230V AC
|
|
推荐电气服务
|
DC 输入: 需求 24VDC 输入源能力提供 112A 为需要持续时间 (当使用全连续能 - DC 需求增加 OverPower和
DoubleBoost 操作). 对于汽车应用，专业的安装硬线与300A最小电池系统融合建议。
|
|
最大输入 Amps / Watts
|
DC 输入: 全连续负荷 - 112A 在 24VDC. AC 输入: 17 amps 在 230VAC 与全逆变器和充电负荷 (7A 最大值充电器- 只 / 联合输入负荷来支持充电器和 AC 输出是自动可控制为 66%-33%-0% 基于使用 AC 输出负荷使用充电器限制设 置 - 参见手册设置说明)
|
|
输入连接类型
|
DC 输入: 设置 2 个 DC 螺栓向下接线端子. AC 输入: 硬线连接通过内置的接线盒与盖板
|
|
电压兼容性 (VAC)
|
230
|
|
电压兼容性 (VDC)
|
24
|
|
电池
|
|
扩展电池运行时间
|
运行时间可扩展与用户提供任意数量的湿或凝胶型电池
|
|
DC 系统电压 (VDC)
|
24
|
|
电池组配件 (选项)
|
98-121 密封铅酸电池（选配）
|
|
电池充电
|
30 amp
|
|
可扩展的运行时间
|
是
|
|
用户界面, 报警 & 控制
|
|
前面板 LEDs
|
设置 6个 LEDs 提供负载百分比连续状态信息 (6 级报告) 和电池充电水平 (7 级报告). 参见手册序列图.
|
|
开关
|
3 个位置 on/off/remote 开关能够简单 on/off 电源控制加 "auto/remote" 设定能够遥远的控制 on/off 逆变系统，当使 用选项 APSRM4 附件结合时，在使用逆变模式下. 在 AC 不间断电源模式, "auto/remote" 设置能够自动转换从线路电源 到电池电源 - 保持持续的AC电源连接负载
|
|
物理参数
|
|
运输尺寸 (hwd / in.)
|
13.5 x 15 x 21.5
|
|
运输尺寸 (hwd / cm)
|
34.29 x 38.1 x 54.61
|
|
运输重量 (lbs.)
|
42
|
|
运输重量 (kg)
|
19.5
|
|
单位尺寸 (hwd / in.)
|
7.25 x 8.5 x 16.25
|
|
单位尺寸 (hwd / cm)
|
18.42 x 21.59 x 41.28
|
|
单位重量 (lbs.)
|
38.2
|
|
单位重量 (kg)
|
17.3
|
|
冷却方式
|
多速风扇
|
|
结构材料
|
聚碳酸酯
|
|
形式因数支持
|
安装槽使在任何水平面上变频器的永久性安置（见额外的安装信息手册）
|
|
环境
|
|
相对湿度
|
0-95% 非凝结
|
|
线路 / 电池 转换
|
|
转换时间（线路电源到电池模 式）
|
20 毫秒 (典型 - 兼容大多数电脑, 服务器和网络设备 - 验证负载转换时间兼容性为 UPS 应用)
|
|
低电压转换到电池电源
|
在 AC "auto" 模式, 逆变器/充电器切换到电池模式为线路电压下降到 144V (用户可调至 163, 182, 201V -见手册)
|
|
高电压转换到电池电源
|
在 AC "auto" 模式, 逆变器/充电器切换到电池模式为线路电压增大到 259V (用户可调至 264 - 见手册)
|
|
特殊功能
|
|
负载传感
|
可选的负载感应功能使逆变器自动关闭和连接的设备电源关闭和启动。前面板负载传感电位可以设置为切断或响应于 任何级的负载接通逆变电源，高达150瓦。
|
|
远程控制功能
|
是
|
|
认证
|
|
认证
|
RoHS Compliant
|
|
保修
|
|
产品保修期 (U.S. & Canada)
|
1-年有限保修
|
|
产品保修期(国际)
|
2-年有限保修
|
|
产品保修期 (Mexico)
|
2-年有限保修
|
|
产品保修期 (Puerto Rico)
|
1-年有限保修
|
-
APSINT2424 2400W PowerVerter APS 24V DC 230V AC 逆变器/充电器
-
