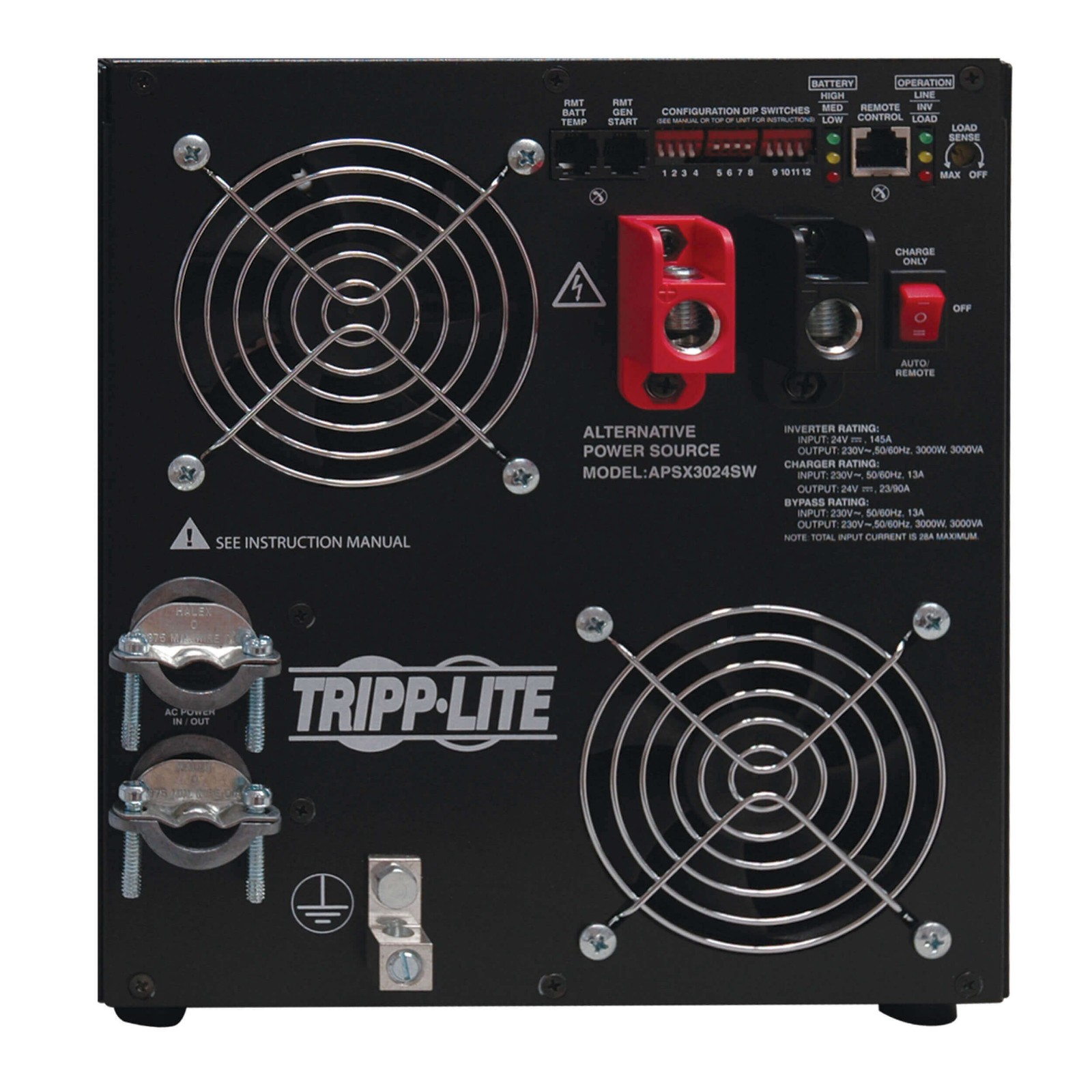

Tripp Lite的 APSX3024SW DC-to-AC 逆变器具有自动线路到电池转换和集成的充电系统作为一个延长运行 UPS, 一个独立的电源或一个汽车逆变器. 供应高达3000 瓦的连续的 230V 正弦波 AC 电源从任何的 24V 电池或汽车 DC 来源. 当硬线连接 AC 输入通电时, 市电通过连接的设备和电池组设置再充电通过 3 阶段,23/90 amp 充电系统. 在 UPS 模式下, 该 APS 系统响应停电和严重电压波动与一个接近瞬时自动切换到电池衍生 AC 输出. 包括一组大电流 DC 输入端子以便简单安装(用户提供电池和电缆 - 参见用户手册的建议). 通过正弦波效用或发电机动力电池充电和UPS线路电源操作期间,和正弦波逆变器交流输出和UPS备份模式.内置自动电压调节(AVR) 纠正线路电源 AC 电压不足和过电压，而无需使用电池电源在电池充电期间和 UPS 待机模式. 可靠的大型变压器的设计，采用变频调速权力阻性电子负载或大感性电机，压缩机等项目与启动时的大电流需求. 可选项 APSRM4 有线远程电源开关与全状态LED提供远程电源逆变器on/off开关和连续状态信息(零件号# APSRM4单独出售).
注意: 为了防止逆变器故障期间可能发生的高电流消耗，额定功率为 250a 的熔丝链路应不超过 18" 从该 APSX3024SW的电池在正极位.
-
支持 230V AC 输出从一个 230V AC 线路电源来源或 24V DC 电池组来源.
-
3000W 连续正弦波 AC 输出在逆变模式下.
-
双升压输出支持瞬时启动负载高达 200% 的固定负载状态长达 10 秒钟(参见规格表) - OverPower 过功率输出长时间过载达 150% 以持续 60 秒钟.
-
3-级, 可选择 23/90 amp 电池充电与可调设置为湿/凝胶电池类型.
-
3-位置工作模式开关支持 "AUTO" 模式使自动转换于 DC 和 AC 模式之间, CHARGE-ONLY 仅充电模式保持一个完整电池充电,当 AC 是存在无自动转换和SYSTEM OFF 系统关闭设置.
-
一套 6 个前面板 LEDs 显示连续的状态信息.
-
一套 4 个dip 开关支持 AC 输入选择的 230V, 可选择的 50 /60Hz 频率, 和可选择的全或半周期转换时间.
-
一套 4 个dip 开关支持湿/胶体电池的充电曲线, 可调节的 260/270V(230V) 高电压自动转换在过电压和可选择的 150/160V / 170/180V(230V) AC 低电压自动转换在低电压期间.
-
一套 4 个附加的 dip 开关支持电池均衡程序和电池充电低 / 高的设置.
-
自动过载和热上升(过热) 关闭.
-
前面板远程控制连接器能够实现远程 off/on 切换(APSRM4 另售).
-
负荷传感控制旋钮使可调负荷阈值需要到自动打开和关闭逆变器在直流负载条件下变化模式.
-
自动发电机起动机插孔启用用户配置自动生成的初创作为逆变器的电池下降到23.0 VDC和逆变器电池充电至28.2 VDC发电机关闭.
-
远程电池温度感测连接功能通过基于电池温度调节电荷的浮动电压电平延长电池寿命.
|
输出
|
|
频率兼容性
|
50 / 60 Hz
|
|
输出插座
|
硬线
|
|
输出 (Watts)
|
3000
|
|
连续输出容量 (Watts)
|
3000
|
|
峰值输出容量 (Watts)
|
6000
|
|
输出额定电压
|
230V
|
|
输出电压调节
|
LINE POWER (AC): 保持 230V 额定正弦波输出从线路电源来源. INVERTER POWER (AC): 保持正弦波输出电压 在 230 VAC (+/-5%).
|
|
输出频率调节
|
50/60 Hz (+/- 0.3 Hz)
|
|
纯正弦波输出
|
是
|
|
输入
|
|
额定输入电压(s) 支持
|
230V AC
|
|
推荐电气服务
|
DC INPUT: 需求 24VDC 输入源能力提供 145A 为需求持续时间 (当使用全连续能力 - DC 需求增大在OverPower
和 DoubleBoost 期间操作).
|
|
最大输入 Amps
|
28
|
|
输入连接类型
|
DC INPUT: 一套 DC 螺栓向下接线端子. AC INPUT: 硬线连接通过内置的接线盒与盖板
|
|
电压兼容性 (VAC)
|
230
|
|
电压兼容性 (VDC)
|
24
|
|
电池
|
|
扩展电池运行时间
|
运行时间可扩展与用户提供任意数量的湿或凝胶型电池
|
|
DC 系统电压 (VDC)
|
24
|
|
电池组配件（可选）
|
98-121 密封铅酸电池(可选)
|
|
电池充电
|
可选择 23 / 90 amp
|
|
可扩展运行时间
|
是
|
|
电压调整
|
|
电压调节描述
|
包括自动电压调节，纠正欠电和过电压回到可用水平
|
|
过电压纠正
|
过电压时自动降低 10%
|
|
欠电压纠正
|
欠电压时自动上升 10% 和 20%
|
|
用户界面, 报警 & 控制
|
|
前面板 LEDs
|
一套 6 个LEDs 提供连续的负载百分比状态信息 (6 级报告) 和电池充电水平 (7 级报告). 参见手册的序列图表
|
|
开关
|
3 段式 on/off/remote 开关能够简单的 on/off 电源控制，按 "auto/remote" 设置能够远距离的 on/off控制逆变器 系统，当使用与之结合的可选的 APSRM4 配件当使用在逆变模式. 在 AC 不间断供电模式, auto/remote 设置能够 自动转换从线路电源到电池电源 - 维持连续的 AC 电源到连接的负载.
|
|
物理参数
|
|
运输尺寸 (hwd / in.)
|
20.080 x 18.430 x 22.520
|
|
运输尺寸 (hwd / cm)
|
51.00x46.81 x 57.20
|
|
运输重量 (lbs.)
|
87
|
|
运输重量 (kg)
|
39.46
|
|
单位尺寸 (hwd / in.)
|
10.08 x 8.90 x 12.40
|
|
单位尺寸 (hwd / cm)
|
25.60 x22.606 x 31.496
|
|
单位重量 (lbs.)
|
64.8
|
|
单位重量 (kg)
|
29.39
|
|
结构材料
|
金属
|
|
环境
|
|
相对湿度
|
0-95% 非凝结
|
|
工作温度
|
32-104 华氏 / 0-40 摄氏
|
|
线路 / 电池 转换
|
|
转换时间 (线路电源到电池模 式)
|
Dip-开关可选择 20 毫秒 (满循环) / 10 毫秒 (半循环) 转换时间，这兼容于许多计算机, 服务器和网络设备 -验证 UPS
应用负载的传输时间兼容性
|
|
低电压转换到电池电源
|
在 230V AC "auto" 模式, 逆变/充电切换到电池模式为线路电压下降至 170V AC (用户可调节至 180V).
|
|
高电压转换到电池电源
|
在 230V AC "auto" 模式, 逆变/充电切换到电池模式为线路电压上升至 260V (用户可调节至 270 V- 参见手册).
|
|
特殊功能
|
|
远程控制功能
|
是
|
|
TVSS 接地
|
主接地耳片连接逆变器/充电器到地面或车辆地盘机壳
|
|
保修
|
|
产品保修期 (U.S. & Canada)
|
2-年有限保修
|
|
产品保修期 (国际)
|
2-年有限保修
|
|
产品保修期 (Mexico)
|
2-年有限保修
|
|
产品保修期 (Puerto Rico)
|
2-年有限保修
|
-
