该 APSINT3636VR 3600W PowerVerter APS 36V DC 230V AC 逆变器/充电器是为各种各样的设备，从电动工具，水泵和便携式照明，笔记本电脑和敏感的监测设备可靠的电源。无油烟，燃料或多余的噪音，这是给发电机发电的理想替代品。
该 DC-to-AC 逆变器特征是一个自动线路-到-电池转换开关和集成充电系统以允许它作为一个汽车逆变器, 独立的 AC 电源来源或延长 UPS运行.它传输 3600W 的持续功率, 5400W 长达一个小时, 或 7200W 的峰值功率可达 10 秒在设备启动或循环. 一个自动过载自检, 冷却风扇和 复位 AC 断路器保护设备不受损坏。
设计用于易于安装在房车, 长途运输的卡车, 车队车辆和商务客车, 该 APSINT3636VR 转换存储电力从任何 36V 电池或汽车的安全 DC 源, 稳定的,计算机等级 AC 电源无限运行在重载条件下. 当外部 AC 电源供电, 本机保持用户提供的电池充电通过三个阶段 7.5/30A 可选充电系统，同时提供AC 电源连接设备。
当作为UPS使用时，APSINT3636VR的自动电压调节功能，保护您的设备不受停电，限电，浪涌和线路噪声。 Tripp Lite的 APSRM4 模块与“traffic light” LEDs 提供完整的远程监控和单位的控制权。
可靠的移动电力、应急和远程站点
-
从36V电池组产生安全，稳定，计算机等级230V AC电源。
-
非常适用于重载条件下供电的工具，锯，电机，水泵，便携式照明，家电和电脑设备。
-
专为房车，商务客车和车队车辆，应急车辆和建筑设备，安装方便。
-
作为一个车载逆变器, 独立的 AC 电源来源或延长 UPS 运行。
-
无限的运行时与各种各样的用户提供电池。
符合正常和峰值功率需求
-
3600W 的连续功率。
-
5400W 的备用功率1 小时。
-
7200W 的峰值功率可达 10 秒钟. 以适应设备的启动和循环过程中激增的电力需求。
-
过载自动检测仪，内置散热风扇和复位交流断路器保护单元不受损坏。
-
大电流 DC 输入端子，用于简单硬连线安装。
自动电压调节
-
校正限电和过电压无电池充电和UPS待机模式时使用电池电源。
-
防止线路噪声可能损坏设备或导致数据丢失。
自动转换开关
-
停电时传输继电器开关在20毫秒，逆变供电。
-
3-定位开关能够自动, 仅充电或系统关闭模式。
-
DIP 开关配置高低压自动转换。
3-级 7.5/30A 可选电池充电
-
作为当外部230V交流电源供给的电池充电器和连接的设备供电.
-
保护电池从过度充电和过放电.
-
电池电量过低保护防止过度电池损耗.
-
DIP开关配置湿/凝胶充电曲线.
远程控制功能
-
包括 Tripp Lite APSRM4 远程控制模块提供远程监控和单元的控制。

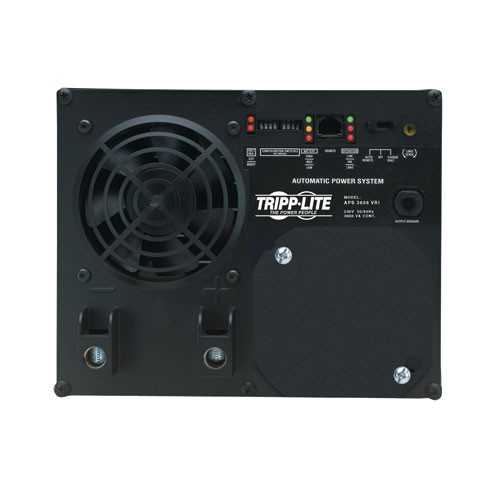

前面板 LEDs
-
指示 AC/DC 工作模式, 过载状态, DC 电压水平, 关断状态和系统故障状态.
结实耐用的聚碳酸酯外壳
-
抵抗潮湿，振动和冲击.
-
内置安装脚可安装在任何刚性的水平面上.
|
输出
|
|
频率兼容性
|
50 Hz
|
|
输出插座
|
硬线
|
|
输出 (Watts)
|
3600
|
|
连续输出容量 (Watts)
|
3600
|
|
峰值输出容量 (Watts)
|
7200
|
|
输出额定电压
|
230V
|
|
输出电压调节
|
线路电源 (AC): 保持 230V 额定正弦波输出从线路电源. 逆变电源 (AC): 保持 PWM 正弦波输出电压230 VAC (+/-5%).
|
|
输出频率调节
|
50 Hz (+/- 0.3 Hz)
|
|
过载保护
|
包括 12A 输入断路器专用于充电系统和 20A 输出断路器用于 AC 输出负载
|
|
纯正弦波输出
|
否
|
|
输入
|
|
额定输入电压(s) 支持
|
230V AC
|
|
推荐电气服务
|
DC 输入: 需求 36VDC 输入源能力提供 114A 为需要持续时间 (当使用全连续能 - DC 需求增加 OverPower和
DoubleBoost 操作). 对于汽车应用，专业的安装硬线与300A最小电池系统融合建议。
|
|
最大输入 Amps / Watts
|
DC 输入: 全连续负荷 - 114A 在 36VDC. AC 输入: 26 amps 在 230VAC 与全逆变器和充电负荷 (10.4 A最大值充电 器-只 / 联合输入负荷来支持充电器和 AC 输出是自动可控制为 66%-33%-0% 基于使用 AC输出负荷使用充电器限制 设置 - 参见手册设置说明)
|
|
输入连接类型
|

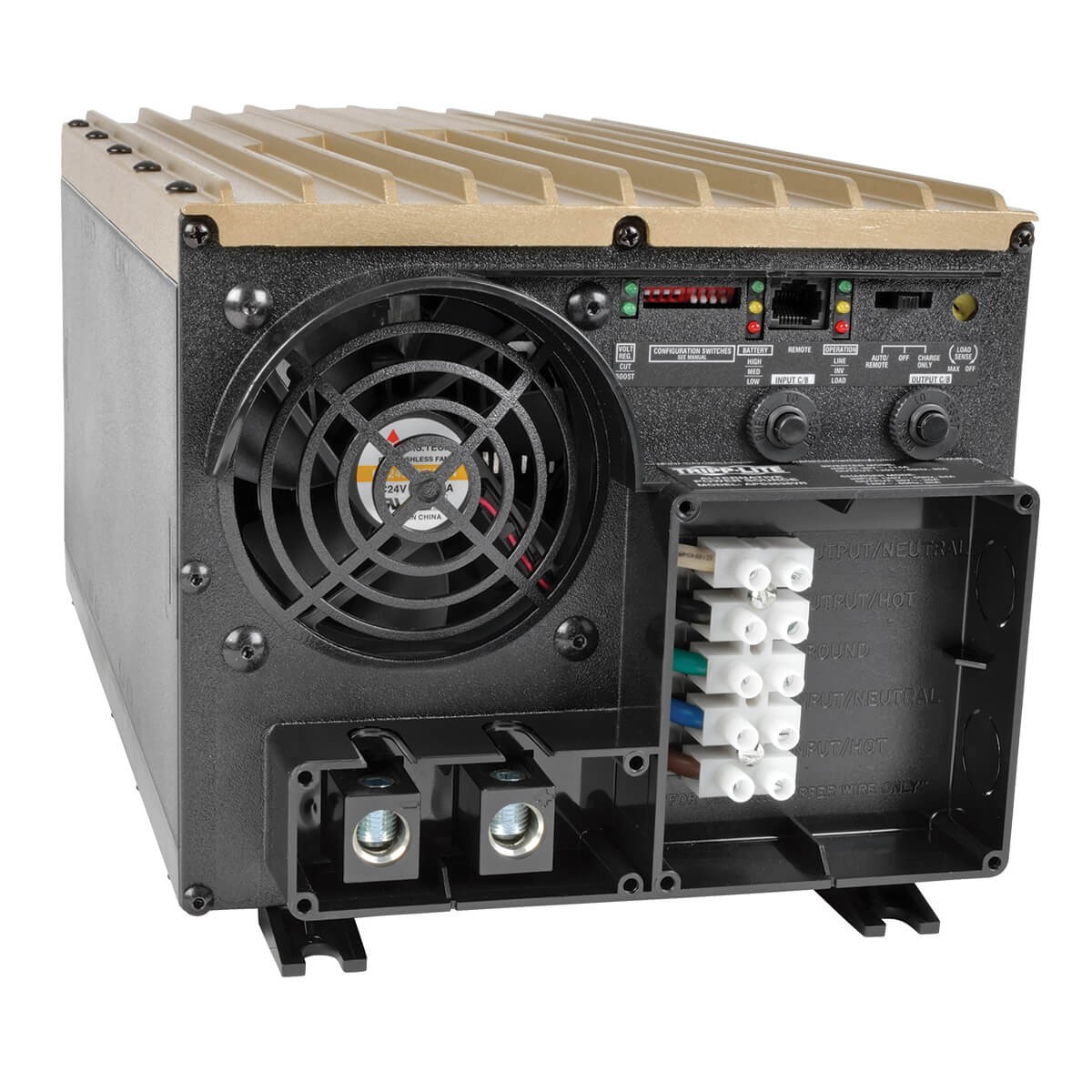

DC 输入: 设置 2 个 DC 螺栓向下接线端子. AC 输入: 硬线连接通过内置的接线盒与盖板
|
|
电压兼容性 (VAC)
|
230
|
|
电压兼容性 (VDC)
|
36
|
|
电池
|
|
扩展电池运行时间
|
运行时间可扩展与用户提供任意数量的湿或凝胶型电池
|
|
DC 系统电压 (VDC)
|
36
|
|
电池组配件 (选项)
|
98-121 密封铅酸电池（选配）
|
|
电池充电
|
30-amp high/7.5-amp low
|
|
可扩展的运行时间
|
是
|
|
电压调节
|
|
电压调节说明
|
包括自动电压调节，纠正限电和过电压回到可用水平
|
|
过电压校正
|
过电压会自动降低10％
|
|
欠电压校正
|
欠电压会自动提高10％
|
|
用户界面, 报警 & 控制
|
|
前面板 LEDs
|
设置 6个 LEDs 提供负载百分比连续状态信息 (6 级报告) 和电池充电水平 (7 级报告). 参见手册序列图.
|
|
开关
|
3 个位置 on/off/remote 开关能够简单 on/off 电源控制加 "auto/remote" 设定能够遥远的控制 on/off 逆变系统，当使 用选项 APSRM4 附件结合时，在使用逆变模式下. 在 AC 不间断电源模式, "auto/remote" 设置能够自动转换从线路 电源到电池电源 - 保持持续的AC电源连接负载
|
|
物理参数
|
|
运输尺寸 (hwd / in.)
|
13.25 x 15 x 21.13
|
|
运输尺寸 (hwd / cm)
|
33.66 x 38.1 x 53.67
|
|
运输重量 (lbs.)
|
63
|
|
运输重量 (kg)
|
28.6
|
|
单位尺寸 (hwd / in.)
|
7 x 8.5 x 14
|
|
单位尺寸 (hwd / cm)
|
17.78 x 21.59 x 35.56
|
|
单位重量 (lbs.)
|
58
|
|
单位重量 (kg)
|
26.3
|
|
冷却方式
|
多速风扇
|
|
结构材料
|
聚碳酸酯
|
|
形式因数支持
|
安装槽使在任何水平面上变频器的永久性安置（见额外的安装信息手册）
|
|
环境
|
|
相对湿度
|
0-95% 非凝结
|
|
线路 / 电池 转换
|
|
转换时间（线路电源到电池模 式）
|
20 毫秒 (典型 - 兼容大多数电脑, 服务器和网络设备 - 验证负载转换时间兼容性为 UPS 应用)
|
|
低电压转换到电池电源
|
在 AC "auto" 模式, 逆变器/充电器切换到电池模式为线路电压下降到 144V (用户可调至 163, 182V - 见手册)
|
|
高电压转换到电池电源
|
在 AC "auto" 模式, 逆变器/充电器切换到电池模式为线路电压增大到 259V (用户可调至 264 - 见手册)
|
|
特殊功能
|
|
负载传感
|
可选的负载感应功能，可以自动关闭逆变器和启动作为连接设备电源关闭和打开。前面板负载传感电位可以设置为切 断或响应于任何级的负载接通逆变电源，高达150瓦。
|
|
远程控制功能
|
是
|
|
保修
|
|
产品保修期 (U.S. & Canada)
|
1-年有限保修
|
|
产品保修期 (国际)
|
2-年有限保修
|
|
产品保修期 (Mexico)
|
2-年有限保修
|
|
产品保修期 (Puerto Rico)
|
1-年有限保修
|
-

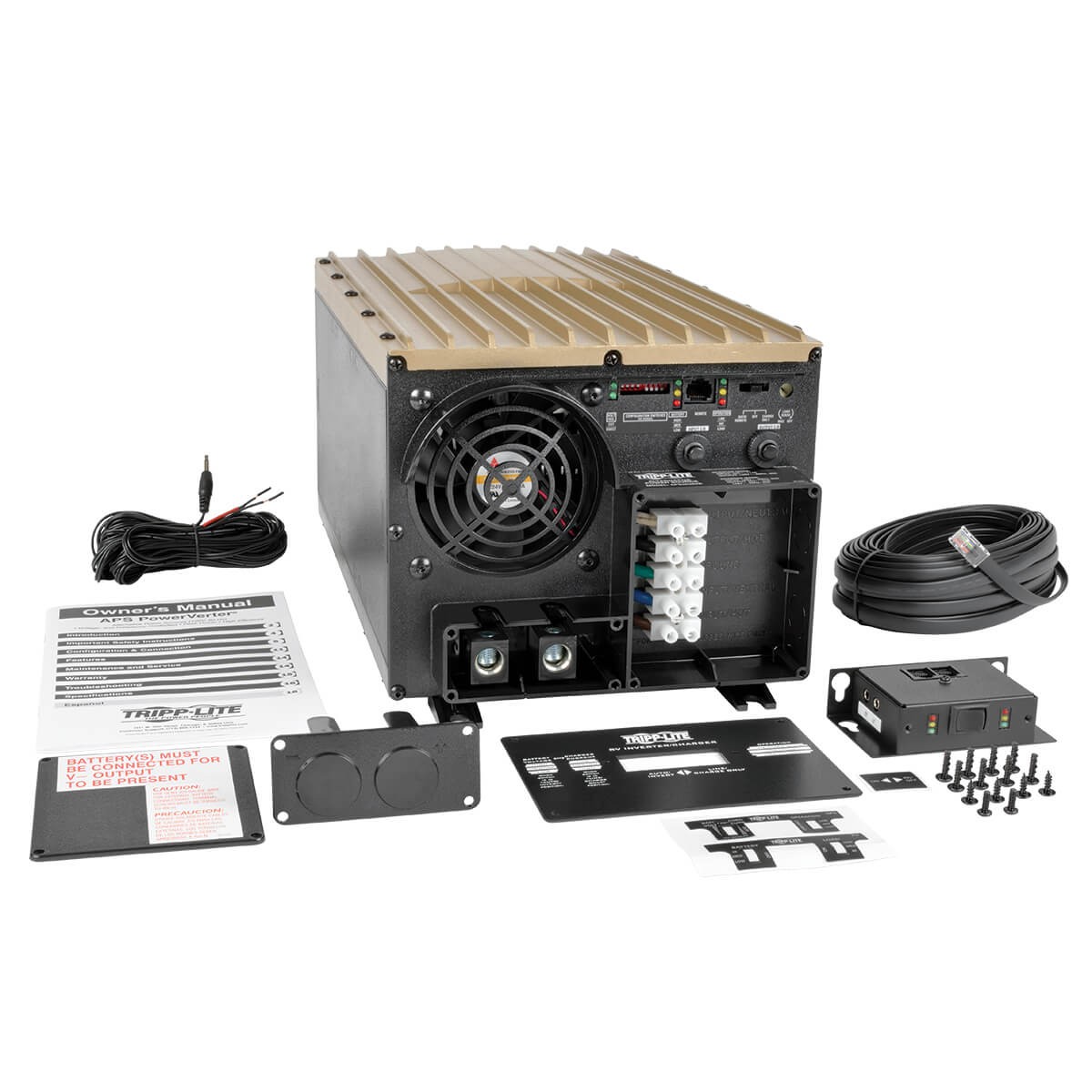

APSINT3636VR 3600W PowerVerter APS 36V DC 230V AC 逆变器/充电器
-
