该 APSX4048SW PowerVerter® APS X 线路 4000W 逆变器/充电器具有自动线路到电池转换和集成的充电系统作为一个延长运行 UPS, 一个独立的电源来源和一个汽车逆变器. 它提供高达 4000 瓦的纯正弦波电源到连接设备, 帮助其更好地履行职责和持续时间更长.该单元能够工作在一个单相模式和一个非常高效的三相模式适合于高容量的工业和商业设施. 为了提高能力, 多达7个 APSX4048SW 单元能够配置在并联以致增强能力至 28 kW.
提供达 4000 瓦的连续 220,230 或 240V 可选择的 AC 输入 & 输出从任何 48V DC 电池或汽车 DC 来源; 50/60 Hz 纯正弦波输出(硬线连接). 当硬线 AC 输入是通电时, 市电通过连接的设备和电池组再充电通过 3 阶段, 1/70 amp 充电系统. 在 UPS 模式下, 该 APS 系统响应停电和严重的电压波动与一个接近瞬时自动切换到电池衍生 AC 输出. 包括一组大电流 DC 输入端子以便简单安装(用户提供电池和电缆 - 参见用户手册的建议). 通过正弦波效用或发电机动力电池充电和UPS线路
电源操作期间,和正弦波逆变器交流输出和UPS备份模式. 内置自动电压调节(AVR) 纠正线路电源 AC 电压不足和过电压，而无需使用电池电源在电池充电期间和UPS 待机模式. 可靠的大型变压器的设计，采用变频调速权力阻性电子负载或大感性电机，压缩机等项目与启动时的大电流需求. 可选项 APSRMSW 有线远程电源开关与全状态LED提供远程电源逆变器on/off开关和连续状态信息(零件号# APSRMSW 单独出售). 支持无限数量的运行时间和任意数量的用户提供的电池连
接. 高度适应各种应用程序和现场的条件与可调的湿/凝胶电池充电器设置类型和可选择的线路到电池电源电压转移.
-
功能作为一个延长运行 UPS, 电源供电来源和逆变器.
-
提供高达 4000 瓦的纯正弦波输出.
-
可以配置成兼备单相和三相操作适合于高容量的工业和商业设施.
-
配置多达 7 个单元在并联以致增强能力至 28 kW.
-
选配有线遥控提供控制高达 9.7 m (32 英尺.) 的距离.
-
220,230 或 240V 可选择 AC 输入 & 输出从任何 48V DC 电池或汽车 DC 来源.
-
双升压输出支持瞬时启动负载高达 200% 的固定负载状态长达 10 秒钟(参见规格表) - OverPower 过功率输出长时间过载达 150% 以持续 60 秒钟.
-
3-级, 可选择 1/70 amp 电池充电与可调设置为湿/凝胶电池类型.
-
LCD 显示屏和 4 个触摸选择按钮允许用户自定义操作.
-
自动过载和热上升(过热) 关闭.
-
前面板远程控制连接器能够实现远程 off/on 切换(APSRMSW 另售).
-
负荷传感控制旋钮使可调负荷阈值需要到自动打开和关闭逆变器在直流负载条件下变化模式.
-
远程电池温度感测连接功能通过基于电池温度调节电荷的浮动电压电平延长电池寿命.
|
输出
|
|
频率兼容性
|
50 / 60 Hz
|
|
输出插座
|
(1) 硬线
|
|
输出 (Watts)
|
4000
|
|
连续输出容量 (Watts)
|
4000
|
|
峰值输出容量 (Watts)
|
6000
|
|
输出额定电压
|
220/230/240V
|
|
输出电压调节
|
LINE POWER (AC): 保持额定正弦波输出从线路电源来源. INVERTER POWER (AC): 保持正弦波输出电压在
+/-2%
|
|
输出频率调节
|
50/60 Hz (+/- 0.5 Hz)
|
|
纯正弦波输出
|
是
|
|
输入
|
|
额定输入电压(s) 支持
|
220V AC; 230V AC; 240V AC
|
|
推荐电气服务
|
DC INPUT: 需求 48VDC 输入源能力提供 120A 为需求持续时间 (当使用全连续能力 - DC 需求增大在OverPower 和 DoubleBoost 期间操作). 汽车应用,专业硬线连接
|
|
最大输入 Amps
|
120
|
|
输入连接类型
|

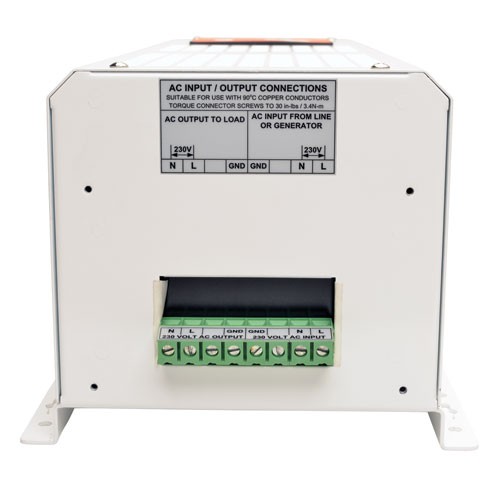

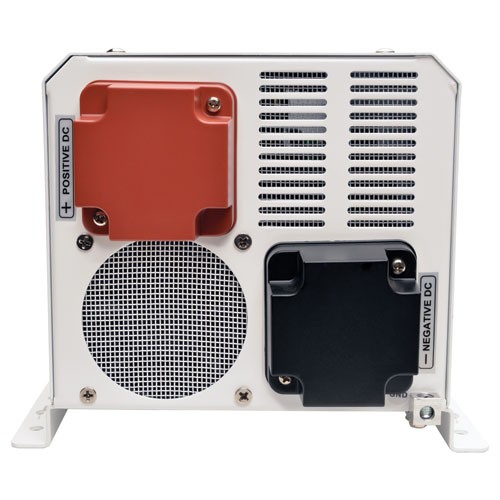

DC INPUT: 一套 DC 螺栓向下接线端子. AC INPUT: 硬线连接通过内置的接线盒和盖板
|
|
电压兼容性 (VAC)
|
220; 230; 240
|
|
电压兼容性 (VDC)
|
48
|
|
电池
|
|
扩展电池运行时间
|
运行时间可扩展与用户提供任意数量的湿或凝胶型电池
|
|
DC 系统电压 (VDC)
|
48
|
|
电池组配件（可选）
|
98-121 密封铅酸电池(可选)
|
|
电池充电
|
可选择 1/70 amp
|
|
电压调整
|
|
电压调节描述
|
包括自动电压调节，纠正欠电和过电压回到可用水平
|
|
过电压纠正
|
过电压时自动降低 10%
|
|
欠电压纠正
|
欠电压时自动上升 10% 和 20%
|
|
用户界面, 报警 & 控制
|
|
前面板 LEDs
|
LCD 显示屏提供有关负载百分比的连续状态信息 (6 级报告) 和电池充电水平 (7 级报告). 请参阅手册序列.
|
|
开关
|
5 个薄膜开关允许用户操作和配置单元操作.
|
|
物理参数
|
|
单位尺寸 (hwd / in.)
|
9 x 7.25 x 22.50
|
|
单位重量 (lbs.)
|
49
|
|
结构材料
|
金属
|
|
环境
|
|
相对湿度
|
0-95% 非凝结
|
|
工作温度
|
32-104 华氏 / 0-40 摄氏
|
|
线路 / 电池 转换
|
|
转换时间 (线路电源到电池模 式)
|
20 毫秒 (全循环) / 10 毫秒 (半循环)
|
|
低电压转换到电池电源
|
在 AC "auto" 模式, 逆变/充电切换到电池模式为线路电压下降至 10 到 80V AC (用户可调节). 参见手册
|
|
高电压转换到电池电源
|
在 AC "auto" 模式, 逆变/充电切换到电池模式为线路电压上升至 10 到 40V AC (用户可调节). 参见手册
|
|
特殊功能
|
|
远程控制功能
|
是
|
|
TVSS 接地
|
主接地耳片连接逆变器/充电器到地面或车辆地盘机壳
|
|
保修
|
|
产品保修期 (U.S. & Canada)
|
2-年有限保修
|
|
产品保修期 (国际)
|
2-年有限保修
|
|
产品保修期 (Mexico)
|
2-年有限保修
|
|
产品保修期 (Puerto Rico)
|
1-年有限保修
|
-
