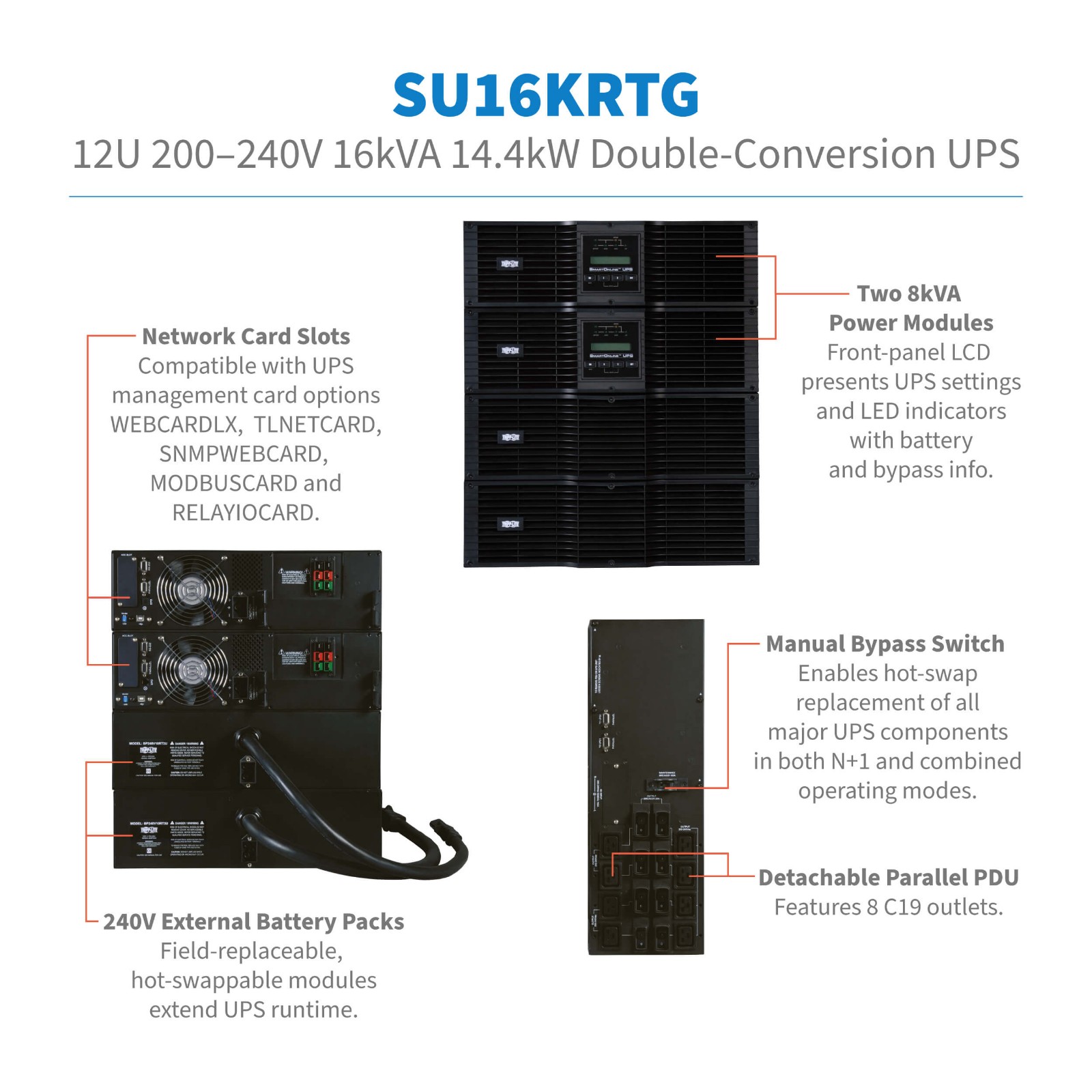

SU16KRTG

输出

输出电压和电流容量(VA)

16000

输出容量 (kVA)

16

输出功率容量 (W)

14400

输出功率容量 (kW)

14.4

输出容量细节

支持高达105％的负载连续地在双转换模式下，进行1分钟106至125％，126％至150％，30秒;超过150％的触发即时 旁路模式运行负载直接从主电源支持负载;双转换模式自动恢复为负载水平被降低到95％或更小

功率因数

0.9

波峰因数

3:1

额定输出电压（s）

200V; 208V; 220V; 230V; 240V

额定输出电压细节

通过前面板LCD接口电压选择

频率兼容性

50 / 60 Hz; 支持 50 到 60 Hz 和 60 到 50 Hz 转换

频率兼容性细节

输出频率相匹配输入标称启动时; 变频模式能转换 60Hz 到 50Hz 或 50Hz 到 60Hz (无估值下调)

输出电压调节（线路模式）

+/- 2%

输出电压调节（经济线路模 式）

+/- 10%

输出电压调节（电池模式）

+/- 2%

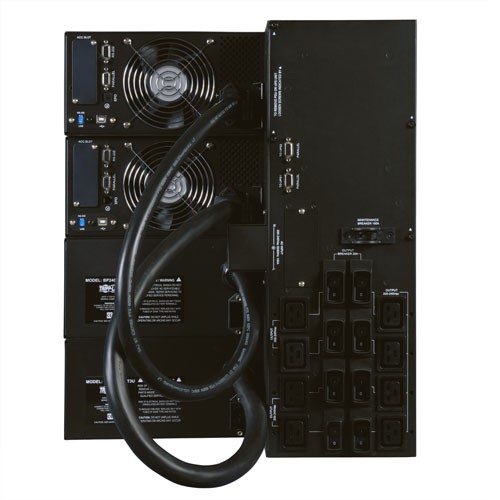

输出插座

(8) C19

输出断路器

8 20A 断路器保护每个C19 插座

输出交流波形（交流模式）

纯正弦波

输出交流波形（电池模式）

纯正弦波

输入

额定输入电流（最大负载）

92A (200V), 88.4A (208V), 83.6A (220V), 80A (230V), 76.6A (240V)

额定输入电压（s）

200V AC; 208V AC; 220V AC; 230V AC; 240V AC

UPS 输入连接类型

硬线

UPS输入连接说明

硬线输入支持北美 208/240V 输入 (L1,L2,G) 或国际 230/220/240V (L,N,PE) 输入接线

推荐电气服务

100A @ 200V-240V (L, N, PE), 或 100A @ 200V, 208V, 或 240V (L1, L2, G)

电压兼容性（VAC）

200; 208; 230; 240; 220

输入相位

单相

电池

满负载运行时间（分钟）

5.5 分钟 (14,400 watts)

半负载运行时间（分钟）

13.5 分钟 (7200 watts)

扩展运行时间

扩展运行时是可通过外部电池组

电池包兼容性

BP240V10RT3U;BP240V557C-1PH;BP240V787C-1PH;BP240V1037C-1PH;BP240V1407C-1PH

可扩展的运行时间说明

为获得最佳效果，在2的倍数增加外部电池这样既包括8KVA功率模块具有连接的电池组的相等数量和类型

直流系统电压（VDC）

240

电池充电率（包括电池）

从10%到 90%不到6小时 (典型, 满负荷放电)

电池更换说明

支持热插拔，用户可更换电池

可扩展的运行时间

是

电压调节

电压调节描述

在标准的在线双转换模式2％的输出电压调节

过电压校正

校正过电压高达 300V

欠电压校正

校正欠电压低至 100V

用户界面，警报和控制

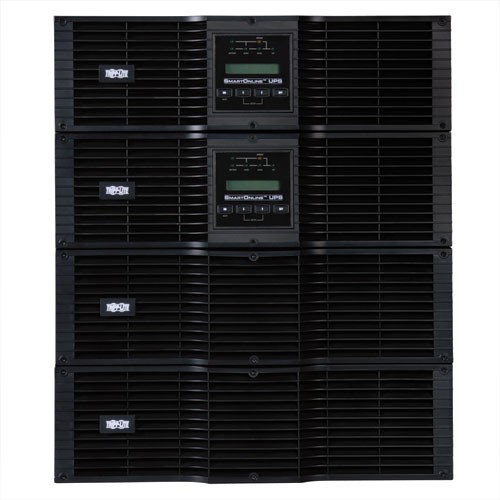

前面板 LCD 显示

具有滚动和选择按钮的 LCD 显示屏能够对 UPS 控制和详细监测; LED/LCD 面板旋转观看机架/塔式格式; LCD 显 示支持 ENGLISH, FRENCH, GERMAN, ITALIAN, SPANISH 和 PORTUGUESE (见手册)

开关

2开关控制关闭/打开电源状态和报警取消/自检操作; 2个额外的开关支持设置和执行滚动LCD功能;捆绑PDU包括旁 路开关，使热插拔UPS电源模块更换

报警取消操作

警报解除开关

声光报警

独特的声音警报支持所有主要的 UPS, 环境和电源条件 (见说明书)

LED 指示灯

6 LED指示线路电源，在线模式，经济/旁路模式，在电池，充电器和AC输出状态; LCD屏幕提供更多的信息和控制 选项

浪涌/噪声抑制

UPS AC响应时间抑制

瞬时

EMI / RFI AC 噪声抑制

是

物理参数

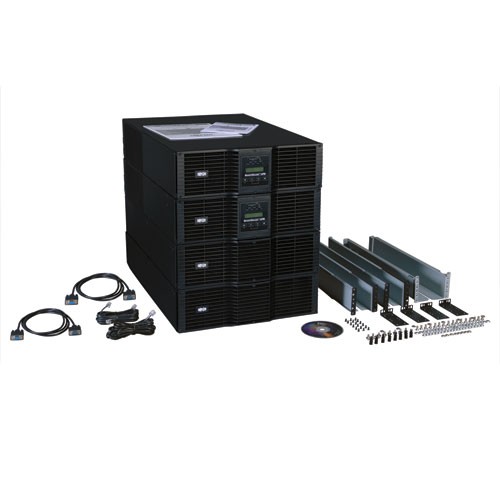

包括安装附件说明

4 套可调 4 立柱机架导轨包括 (每一个为 3U 模块)

可选附件安装形式因素

2 立柱机架式安装(2POSTRMKITHD); 塔式(2-9USTAND)

可选安装附件的注意事项

数量 4 2POSTRMKITHD 需求; 数量 2 2-9USTAND 需求

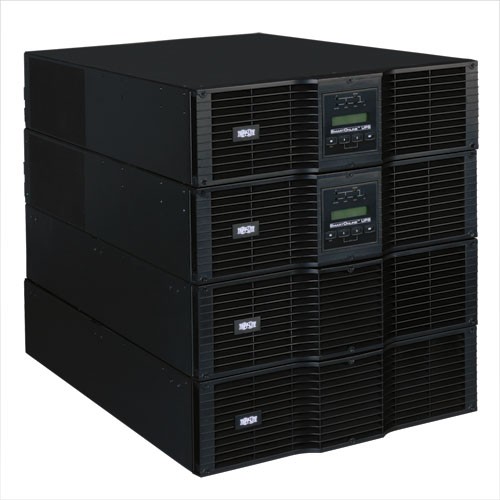

主要形式因素

机架式

UPS电源模块尺寸（HWD，英 寸）

5.14 x 17.5 x 25.82

UPS电源模块尺寸（HWD，厘 米）

13.1 x 44.5 x 65.6

高度 (U 空间)

12

最大设备深度（英寸）

32.5

最大设备深度（厘米）

82.6

UPS电源模块重量（磅）

43

UPS电源模块重量（公斤）

19.5

UPS 尺寸详情

包括2 SU8000RT3UPM UPS/电源模块和2 BP240V10RT3U电池组;列出的重量和尺寸的UPS/电源模块和包 括电池组的每个指单个单元

包括的电池包尺寸 (hwd / 英寸.)

5.25 x 17.5 x 25

包括的电池包尺寸 (hwd / 厘米)

13.3 x 44.5 x 63.5

包括的电池包重量 (磅.)

158.7

包括的电池包重量 (公斤)

72

UPS运输尺寸（HWD/英寸）

36 x 40.25 x 51

UPS运输尺寸（HWD/厘米）

91.4 x 102.2 x 129.5

运输重量（磅）

600

运输重量（公斤）

272.4

冷却方式

风扇

UPS 外壳材料

钢

环境

工作温度范围

+32 to +104 华氏温度 / 0 to +40 摄氏温度

储存温度范围

+5 to +122 华氏温度 / -15 to +50 摄氏温度

相对湿度

0 to 95%, 非凝结

AC 模式 BTU / Hr. (满负荷)

5456

AC 经济模式BTU / Hr. (满负荷)

2046

AC模式效率等级（100%负载）

90%

AC 经济模式效率等级 (100% 负载)

96%

操作高度（英尺）

0-3000m (0 to 10,000 ft.)

噪声

60 dBA 在正面1 米

操作高度（米）

0-3000 m

通信

通信接口

USB (HID 启用); DB9 串口; EPO (紧急断电); SNMP/Web 卡界面插槽

网络监控端口说明

利用可选的网络通信卡的应用需要两个SNMPWEBCARD配件（每安装附带的电源模块）;添加触点闭合支持，可选

RELAYIOCARD和RELAYIOMINI接口卡; RELAYIOMINI安装需要去除面板USB端口

PowerAlert 软件

包括

通信线缆

USB, DB9 串口和 EPO 线缆

WatchDog 兼容性

支持看门狗应用程序，操作系统和硬重启重新启动选项远程应用

线路 / 电池传输

转移时间

无转换时间 (0 毫秒) 在线式, 双转换模式

转换时间（经济模式）

8 毫秒. 典型电源故障响应在可选的经济模式下

低电压传输到电池电源（设定）

100V

高电压传输到电池电源（设定）

300V

特殊功能

冷启动 (电源故障时，在电池模式下 启动）

冷启动操作支持

经济模式操作

可选经济模式能够高效率旁路运作与一个最大输出电压变化+/-10%. 双转换模式是自动恢复当电源电压在两个模式间

+/-10% 与小于 1 毫秒传输时间.

高可用性 UPS 特点

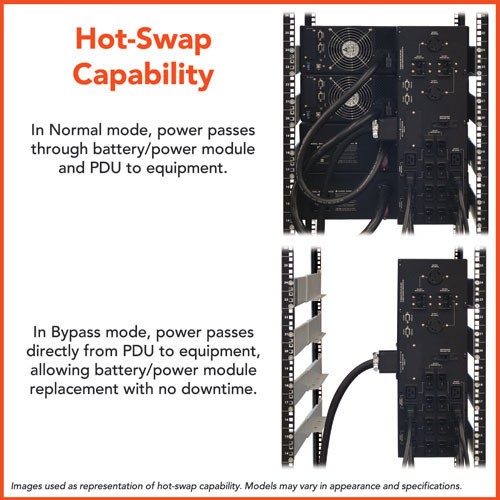

逆变器自动旁路;热插拔电池;热插拔UPS电源模块;手动旁路开关

绿色节能特点

高效率的经济模式操作;支持日常启动和关闭;每天调度小时经济运作模式

认证

UPS 认证

Tested to UL1778 (USA); Tested to CSA (Canada); CE; Meets FCC Part 15 Category A (EMI); ROHS (Restriction of Hazardous Substances)

UPS 认证细节

IEC 61000-4-5 1995 B Surge Immunity

保修

产品质保期（全球）

2-年有限保修
