输出
|
|
输出电压和电流容量(VA)
|
16000
|
|
输出容量 (kVA)
|
16
|
|
输出功率容量 (W)
|
14400
|
|
输出功率容量 (kW)
|
14.4
|
|
输出容量细节
|
支持高达105％的负载连续地在双转换模式下，进行1分钟106至125％，126％至150％，30秒;超过150％的触发即时 旁路模式运行负载直接从主电源支持负载;双转换模式自动恢复为负载水平被降低到95％或更小
|
|
功率因数
|
0.9
|
|
波峰因数
|
3:1
|
|
额定输出电压（s）
|
200V; 208V; 220V; 230V; 240V
|
|
额定输出电压细节
|
通过前面板LCD接口电压选择
|
|
频率兼容性
|
50 / 60 Hz; 支持 50 到 60 Hz 和 60 到 50 Hz 转换
|
|
频率兼容性细节
|
输出频率相匹配输入标称启动时; 变频模式能转换 60Hz 到 50Hz 或 50Hz 到 60Hz (无估值下调)
|
|
输出电压调节（线路模式）
|
+/- 2%
|
|
输出电压调节（经济线路模 式）
|
+/- 10%
|
|
输出电压调节（电池模式）
|
+/- 2%
|
|
输出插座
|
硬线
|
|
输出插座详情
|
支持北美的208/ 240V*输出（L1，L2，G）和国际 230/220/240V (L,N,PE) 硬线输出; *适用于 120V 输出
208/240V (L1,L2,G) 输入接线，使用选项 SU6000XFMR2U 变压器
|
|
输出交流波形（交流模式）
|
纯正弦波
|
|
输出交流波形（电池模式）
|
纯正弦波
|
|
输入
|
|
额定输入电流（最大负载）
|
92A (200V), 88.4A (208V), 83.6A (220V), 80A (230V), 76.6A (240V)
|
|
额定输入电压（s）
|
200V AC; 208V AC; 220V AC; 230V AC; 240V AC
|
|
UPS 输入连接类型
|
硬线
|
|
UPS输入连接说明
|
硬线输入支持北美 208/240V 输入 (L1,L2,G) 或国际 230/220/240V (L,N,PE) 输入接线
|
|
推荐电气服务
|
100A @ 200V-240V (L, N, PE), 或 100A @ 200V, 208V, 或 240V (L1, L2, G)
|
|
输入相位
|
单相
|
|
电池
|
|
满负载运行时间（分钟）
|
5.5 分钟 (14,400 watts)
|
|
半负载运行时间（分钟）
|
13.5 分钟 (7200 watts)
|
|
扩展运行时间
|
扩展运行时是可通过外部电池组
|
|
电池包兼容性
|
BP240V10RT3U;BP240V557C-1PH;BP240V787C-1PH;BP240V1037C-1PH;BP240V1407C-1PH
|
|
可扩展的运行时间说明
|
为获得最佳效果，在2的倍数增加外部电池这样既包括8KVA功率模块具有连接的电池组的相等数量和类型
|
|
直流系统电压（VDC）
|
240
|
|
电池充电率（包括电池）
|
从10%到 90%不到6小时 (典型, 满负荷放电)
|
|
电池更换说明
|
支持热插拔，用户可更换电池
|
|
可扩展的运行时间
|
是
|
|
电压调节
|
|
电压调节描述
|
在标准的在线双转换模式2％的输出电压调节
|
|
过电压校正
|
校正过电压高达 300V
|
|
欠电压校正
|
校正欠电压低至 100V
|
|
用户界面，警报和控制
|
|

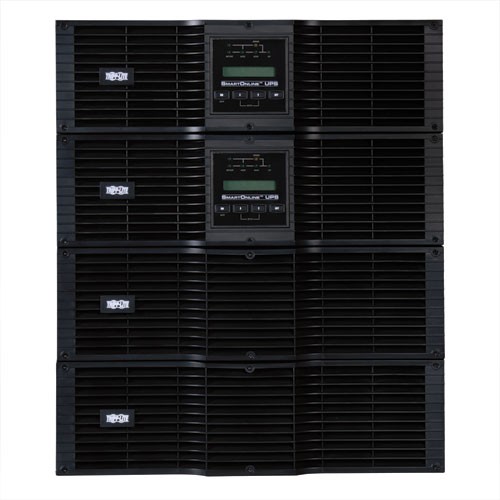

前面板 LCD 显示
|
可选择LCD显示屏与滚动和选择按钮启用UPS的控制和详细的监测方案; LED/ LCD面板用于查看旋转机架/塔式 格式（见说明书）
|
|
开关
|

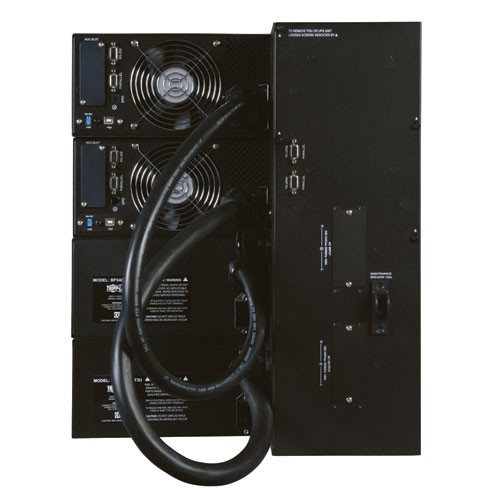

2开关控制关闭/打开电源状态和报警取消/自检操作; 2个额外的开关支持设置和执行滚动LCD功能;捆绑PDU包括旁 路开关，使热插拔UPS电源模块更换
|
|
报警取消操作
|
警报解除开关
|
|
声光报警
|
独特的声音警报支持所有主要的 UPS, 环境和电源条件 (见说明书)
|
|
LED 指示灯
|
6 LED指示线路电源，在线模式，经济/旁路模式，在电池，充电器和AC输出状态; LCD屏幕提供更多的信息和控制 选项
|
|
浪涌/噪声抑制
|
|
UPS AC响应时间抑制
|
瞬时
|
|
EMI / RFI AC 噪声抑制
|
是
|
|
物理参数
|
|
包括安装附件说明
|
4 套可调 4 立柱机架导轨包括 (每一个为 3U 模块)
|
|
可选附件安装形式因素
|
2 立柱机架式安装(2POSTRMKITHD); 塔式(2-9USTAND)
|
|
可选安装附件的注意事项
|
数量 4 2POSTRMKITHD 需求; 数量 2 2-9USTAND 需求
|
|
主要形式因素
|
机架式
|
|
UPS电源模块尺寸（HWD，英 寸）
|
5.14 x 17.5 x 25.82
|
|
UPS电源模块尺寸（HWD，厘 米）
|
13.1 x 44.5 x 65.6
|
|
高度 (U 空间)
|
12
|
|
最大设备深度（英寸）
|
32.5
|
|
最大设备深度（厘米）
|
82.6
|
|
UPS电源模块重量（磅）
|
43
|
|
UPS电源模块重量（公斤）
|
19.5
|
|
UPS 尺寸详情
|

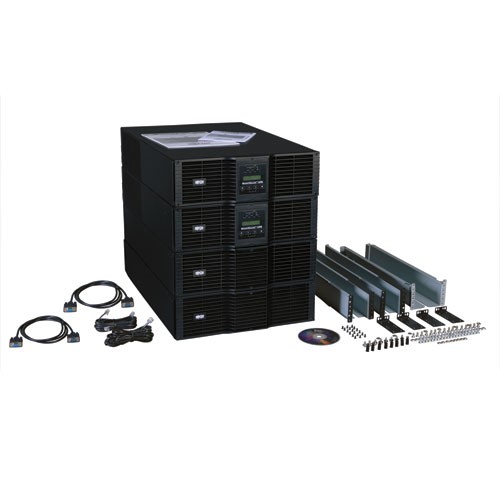

包括2 SU8000RT3UPM UPS/电源模块和2 BP240V10RT3U电池组;列出的重量和尺寸的UPS/电源模块和包 括电池组的每个指单个单元
|
|
包括的电池包尺寸 (hwd / 英寸.)
|
5.25 x 17.5 x 25
|
|
包括的电池包尺寸 (hwd / 厘米)
|
13.3 x 44.5 x 63.5
|
|
包括的电池包重量 (磅.)
|
158.7
|
|
包括的电池包重量 (公斤)
|
72
|
|
UPS运输尺寸（HWD/英寸）
|
36 x 40.25 x 51
|
|
UPS运输尺寸（HWD/厘米）
|
91.4 x 102.2 x 129.5
|
|
运输重量（磅）
|
600
|
|
运输重量（公斤）
|
272.4
|
|
冷却方式
|
风扇
|
|
UPS 外壳材料
|
钢
|
|
环境
|
|
工作温度范围
|
+32 to +104 华氏温度 / 0 to +40 摄氏温度
|
|
储存温度范围
|
+5 to +122 华氏温度 / -15 to +50 摄氏温度
|
|
相对湿度
|
0 to 95%, 非凝结
|
|
AC 模式 BTU / Hr. (满负荷)
|
5456
|
|
AC 经济模式BTU / Hr. (满负荷)
|
2046
|
|
AC模式效率等级（100%负载）
|
90%
|
|
AC 经济模式效率等级 (100% 负载)
|
96%
|
|
操作高度（英尺）
|
0-3000m (0 to 10,000 ft.)
|
|
噪声
|
60 dBA 在正面1 米
|
|
操作高度（米）
|
0-3000 m
|
|
通信
|
|
通信接口
|
USB (HID 启用); DB9 串口; EPO (紧急断电); SNMP/Web 卡界面插槽
|
|
网络监控端口说明
|
利用可选的网络通信卡的应用需要两个SNMPWEBCARD配件（每安装附带的电源模块）;添加触点闭合支持，可选
RELAYIOCARD和RELAYIOMINI接口卡; RELAYIOMINI安装需要去除面板USB端口
|
|
PowerAlert 软件
|
包括
|
|
通信线缆
|
USB, DB9 串口和 EPO 线缆
|
|
WatchDog 兼容性
|
支持看门狗应用程序，操作系统和硬重启重新启动选项远程应用
|
|
线路 / 电池传输
|
|
转移时间
|
无转换时间 (0 毫秒) 在线式, 双转换模式
|
|
转换时间（经济模式）
|
8 毫秒. 典型电源故障响应在可选的经济模式下
|
|
低电压传输到电池电源（设定）
|
100V
|
|
高电压传输到电池电源（设定）
|
300V
|
|
特殊功能
|
|
冷启动 (电源故障时，在电池模式下 启动）
|
冷启动操作支持
|
|
经济模式操作
|
可选经济模式能够高效率旁路运作与一个最大输出电压变化+/-10%. 双转换模式是自动恢复当电源电压在两个模式间
+/-10% 与小于 1 毫秒传输时间.
|
|
高可用性 UPS 特点
|
逆变器自动旁路;热插拔电池;热插拔UPS电源模块;手动旁路开关
|
|
绿色节能特点
|
高效率的经济模式操作;支持日常启动和关闭;每天调度小时经济运作模式
|
|
认证
|
|
UPS 认证
|
Tested to UL1778 (USA); Tested to CSA (Canada); CE; Meets FCC Part 15 Category A (EMI); ROHS (Restriction of Hazardous Substances)
|
|
UPS 认证细节 Details
|
IEC 61000-4-5 1995 B Surge Immunity
|
|
保修
|
|
产品质保期（全球）
|
2-年有限保修
|
